Услуги по георадарному обследованию фундаментов и грунтов
Профилируем грунтовый массив, выделяем отражающие границы и участки с отличающимся откликом. Локализуем предполагаемые неоднородности и зоны нарушения сплошности для дальнейшей проверки.
Исследуем доступные участки фундаментов и прилегающую среду. Получаем сведения о предполагаемых скрытых элементах и границах конструкций; при необходимости уточняем данные инструментальным обследованием и вскрытиями.
Ищем аномалии, которые могут быть связаны с полостями, изменениями структуры грунта и погребёнными объектами. Профилирование помогает назначить проверки перед работами и при деформациях покрытия.
Ищем старые фундаменты, засыпанные сооружения и отдельные коммуникации при неполных исходных схемах. Возможность выявления зависит от материала, размеров, глубины и условий распространения сигнала.
Исследуем доступную поверхность железобетонной плиты, отражающие границы и предполагаемые неоднородности. Грунт под плитой анализируем при достаточном проникновении сигнала и интерпретируемых данных.
Профилируем площадку перед котлованами, траншеями и прокладкой инженерных сетей. Определяем положение геофизических аномалий и выбираем участки дополнительных проверок до начала строительных работ.
Когда необходимо георадарное обследование
Если сплошное вскрытие поверхности невозможно или нецелесообразно, получаем дополнительные сведения о скрытой части конструкции и грунтовом массиве. Учитываем ограничения эксплуатации объекта.
При недостатке сведений о подземных конструкциях, прежних усилениях и грунтах используем георадар как дополнительный метод. Сопоставляем результаты с имеющейся документацией и состоянием объекта.
При локальных просадках, трещинах и деформациях полов выделяем участки с отличающимся откликом. Они требуют дальнейшего изучения для уточнения связи повреждений с состоянием основания.
На промышленных площадках с длительной историей ищем предполагаемые старые фундаменты оборудования, технические каналы и засыпанные траншеи, отсутствующие в актуальной документации.
Предварительно исследуем подземное пространство перед устройством сетей. Отсутствие аномалии не доказывает отсутствие всех коммуникаций; данные уточняем по документам и другими методами.
Уточняем расположение предполагаемых аномалий, чтобы обоснованно назначить шурфы и другие исследования. Учитываем плотную застройку, действующие сети и ограничения количества вскрытий.
Какие объекты обследуем георадаром
Исследуем грунты оснований зданий и сооружений, территории промышленных предприятий, строительные площадки, доступные фундаментные конструкции и участки расположения подземных коммуникаций. Работы востребованы перед строительством, реконструкцией, капитальным ремонтом, устройством котлованов, прокладкой инженерных сетей и при выявлении деформаций существующих зданий.
Инжиниринговая компания «КЭР» проводит георадарные исследования на строительных площадках, территориях существующих зданий, промышленных предприятий и других объектах, где необходимо изучить скрытые конструкции или характеристики подповерхностной среды.
Для промышленных объектов основной задачей часто становится поиск старых фундаментов, технологических каналов, засыпных участков и других элементов, расположенных под бетонными покрытиями или в грунте. При этом программа исследований учитывает возможное влияние металлических конструкций, арматуры, оборудования и действующих коммуникаций на качество георадиолокационных данных.
На площадках нового строительства георадарное профилирование используется для дополнительного изучения подземного пространства и локализации участков, требующих контрольных исследований. В зависимости от состояния территории объектом обследования могут быть открытые грунтовые поверхности, дорожные покрытия, площадки с твёрдым основанием и участки существующей застройки.
Для зданий, находящихся на реконструкции, исследуются доступные фундаментные конструкции, полы по грунту, прилегающие территории и зоны предполагаемого изменения нагрузок.
При обследовании складских и логистических комплексов георадар может использоваться для изучения оснований промышленных полов, поиска скрытых конструкций и исследования участков с локальными деформациями покрытия.
В отношении жилых, административных и общественных зданий метод применяется по техническому заданию, когда необходимо дополнить традиционное обследование фундаментов или получить сведения о подземных элементах без масштабных земляных работ.
Возможность исследования конкретного объекта определяется после анализа условий доступа, типа материала, предполагаемой глубины поиска и характера окружающей среды.
Что можно определить при георадарном обследовании
Георадар не формирует прямое визуальное изображение подземного пространства. Результатом измерений являются записи отражённых электромагнитных сигналов, по которым после обработки и интерпретации выделяются границы и аномальные участки.
Обнаружение конкретного объекта зависит от контраста электрофизических характеристик, его размеров, формы, глубины и расположения относительно профиля измерений.
| Задача исследования | Возможный результат |
|---|---|
| Поиск старых фундаментов | Выделение аномалий, потенциально связанных с погребёнными фундаментными конструкциями |
| Исследование грунтового массива | Выявление отражающих границ и участков неоднородного электромагнитного отклика |
| Поиск предполагаемых пустот | Локализация аномалий, требующих проверки на наличие полостей |
| Поиск подземных коммуникаций | Определение предполагаемого положения отдельных линейных объектов |
| Обследование фундаментной плиты | Выделение отражений от доступных для исследования конструктивных элементов и границ |
| Исследование грунта под плитой | Обнаружение интерпретируемых аномалий при достаточном проникновении сигнала |
| Поиск погребённых сооружений | Определение предполагаемых границ и расположения подземных объектов |
| Подготовка контрольных вскрытий | Выбор участков, где дополнительные исследования могут быть наиболее информативными |
Интерпретация георадарных данных не заменяет прямого определения физико-механических характеристик грунтов, прочности бетона или несущей способности фундамента. Для таких задач применяются соответствующие инженерные исследования и расчёты.
Как работает георадарное обследование грунтов и фундаментов
Георадиолокационный метод основан на распространении электромагнитных импульсов в исследуемой среде. При прохождении границ между материалами с различающимися электрофизическими характеристиками часть энергии отражается и регистрируется приёмной системой.
В ходе полевых исследований оборудование перемещается по заранее определённым профилям. Регистрируемые сигналы сохраняются в виде георадиолокационных трасс, последовательность которых формирует радарограмму.

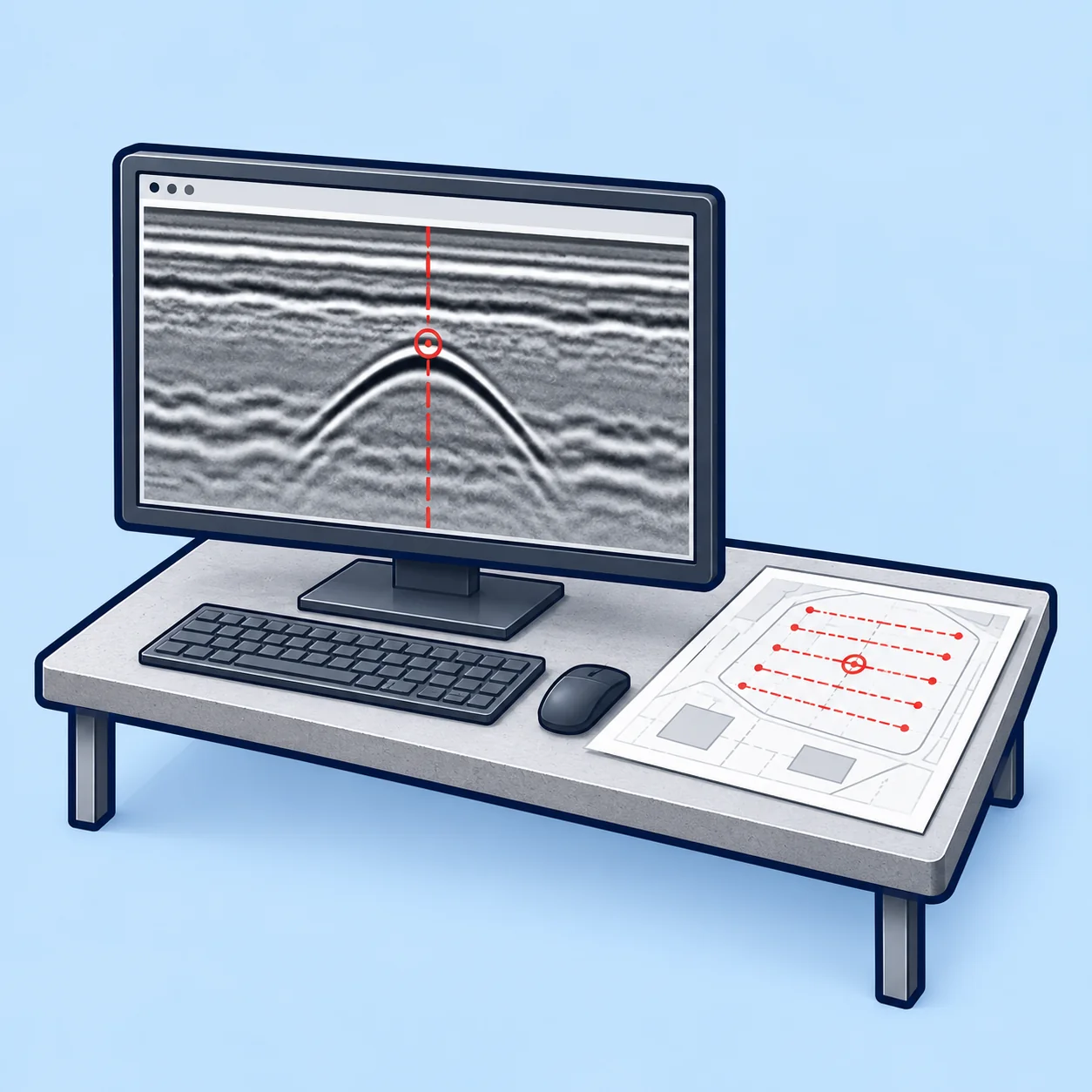

После обработки данных специалист анализирует характер отражающих границ, форму сигналов, изменения амплитуды и другие признаки, которые могут свидетельствовать о наличии подповерхностных объектов или изменении строения среды.
При интерпретации учитываются условия площадки, предполагаемые свойства грунтов, глубина исследования и наличие объектов, способных вызывать дополнительные отражения.
Например, металлическая коммуникация, погребённая бетонная конструкция и локальная неоднородность грунта могут создавать различные по характеру отражения. Однако без дополнительных сведений не всегда возможно однозначно определить природу зарегистрированной аномалии.
Для повышения достоверности результатов георадарные данные сопоставляются с архивной документацией, известным расположением конструкций и результатами контрольных исследований.
Итогом становится не просто набор радарограмм, а интерпретированная информация с указанием предполагаемых объектов, аномальных зон и ограничений метода.
Георадарное обследование фундаментов без вскрытия
Исследование фундаментов георадаром может применяться, когда необходимо уточнить расположение скрытых конструктивных элементов или получить дополнительные сведения о прилегающей среде.
В зависимости от геометрии и доступности объекта профилирование выполняется по поверхности грунта, покрытия или доступной части конструкции.
Для существующих зданий такой подход позволяет предварительно выделять предполагаемые границы подземных элементов и участки, требующие дополнительного исследования.
Однако возможности метода зависят от материала фундамента. Например, массивные железобетонные конструкции с плотным армированием способны существенно ограничивать прохождение сигнала. В таких условиях исследование грунта под фундаментной плитой может оказаться затруднённым.
Кроме того, георадарное профилирование не обеспечивает автоматического определения всех геометрических параметров фундамента. Для достоверного установления размеров, глубины заложения и состояния скрытых поверхностей могут потребоваться натурные обмеры, шурфы или другие исследования.
Особое значение имеет задача обследования. Если необходимо только найти предполагаемую подземную конструкцию, георадар может использоваться как основной поисковый инструмент. Если требуется определить техническое состояние фундамента и оценить его несущую способность, георадиолокация рассматривается как дополнительный метод в составе комплексной программы.
Таким образом, георадарное обследование помогает сократить неопределённость при изучении скрытых элементов, но не заменяет весь комплекс инженерных исследований.

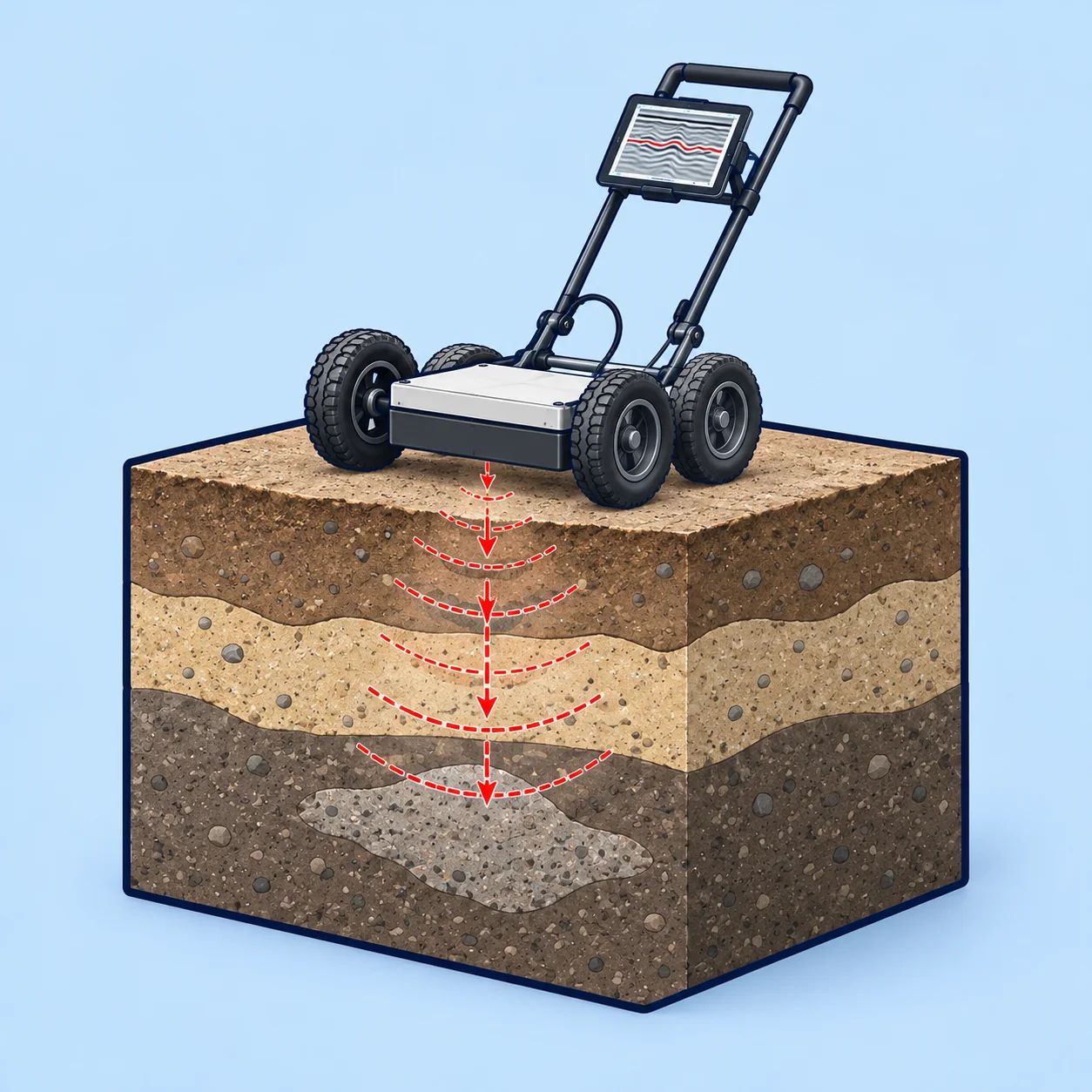

Георадарное исследование грунтов основания
Грунты основания могут иметь неоднородное строение, обусловленное естественными геологическими условиями, техногенными изменениями и ранее выполненными земляными работами.
Георадарные исследования позволяют получать информацию о расположении отражающих границ и участков, где электромагнитные характеристики среды отличаются от окружающего массива.
Такие данные могут использоваться при предварительной локализации предполагаемых ослабленных зон, старых засыпок, погребённых сооружений и других аномалий.
При этом георадиолокационный метод не определяет непосредственно модуль деформации, расчётное сопротивление, угол внутреннего трения, сцепление или другие физико-механические характеристики грунта, необходимые для проектирования оснований.
Для получения соответствующих параметров проводятся инженерно-геологические изыскания, полевые испытания, лабораторные исследования и другие предусмотренные программой работы.
Особое внимание необходимо уделять влажности и электропроводности грунтов. В водонасыщенных глинистых и других сильно затухающих средах глубина распространения радиолокационного сигнала может существенно уменьшаться.
Поэтому до начала полевых работ важно оценить применимость георадиолокации для конкретной площадки и определить, какие технические вопросы реально могут быть решены выбранным методом.

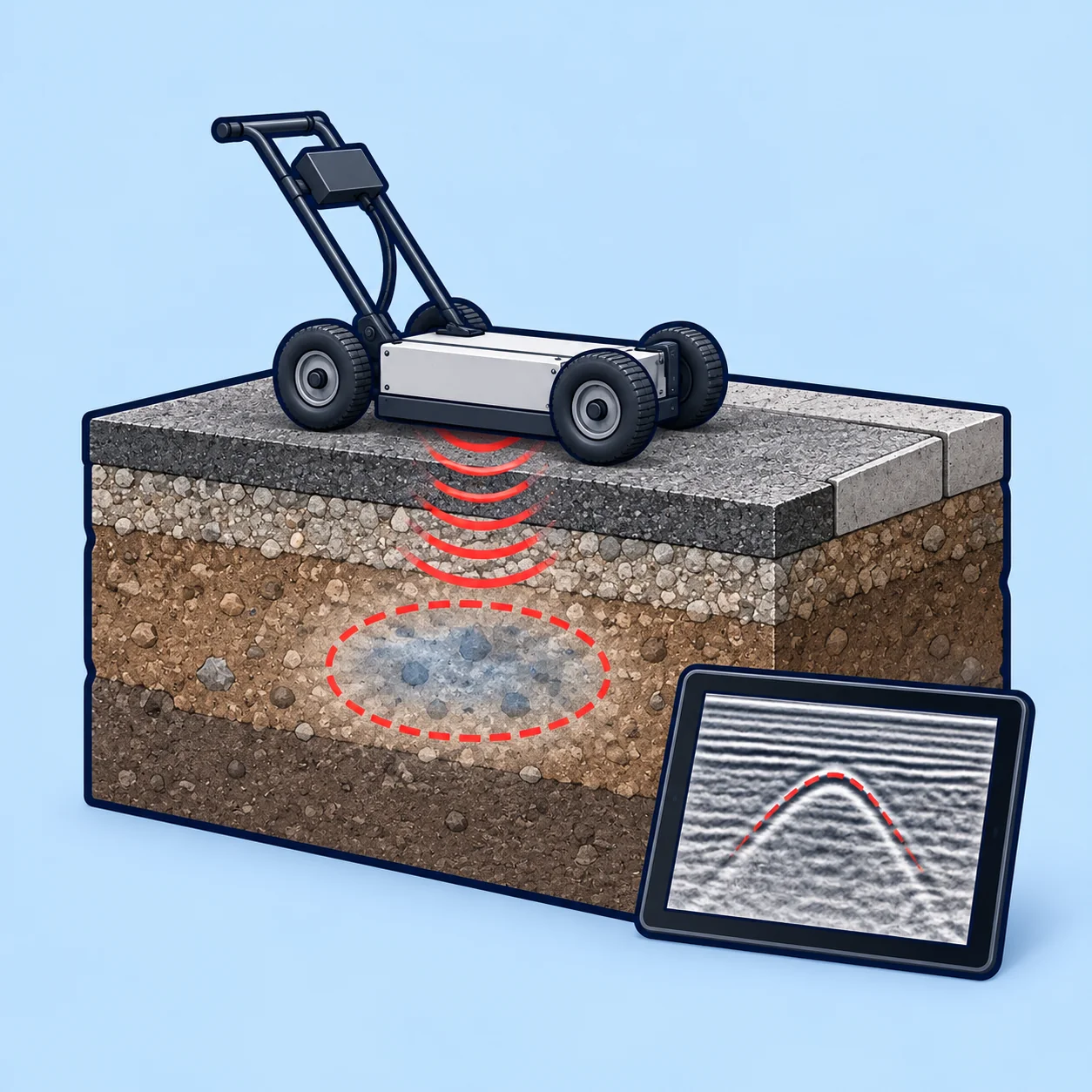

Поиск пустот под фундаментами и строительными покрытиями
Предполагаемые пустоты в грунте и под строительными конструкциями могут быть связаны с различными процессами: выносом грунта, разрушением старых подземных сооружений, некачественным заполнением выработок или другими изменениями подповерхностной среды.
Такие участки могут проявляться локальными просадками, деформациями покрытий и повреждениями прилегающих конструкций. Однако внешние признаки не позволяют однозначно определить наличие полости и её размеры.
Георадарное профилирование применяется для поиска аномалий, которые потенциально соответствуют пустотам или зонам нарушения сплошности среды.
В зависимости от размеров предполагаемого объекта и условий площадки исследование может проводиться по отдельным профилям или по сети взаимно пересекающихся линий.
Полученные радарограммы позволяют определить положение аномальных участков и оценить их пространственное распространение в пределах разрешающей способности метода.
При этом нельзя считать каждую выраженную аномалию доказанной пустотой. Сходный отклик могут создавать различные подземные объекты и границы материалов.
Для подтверждения характера аномалии может потребоваться контрольное бурение, вскрытие, зондирование или применение другого независимого метода исследования.
Результаты используются для выбора мест дополнительной проверки и подготовки дальнейших инженерных решений.

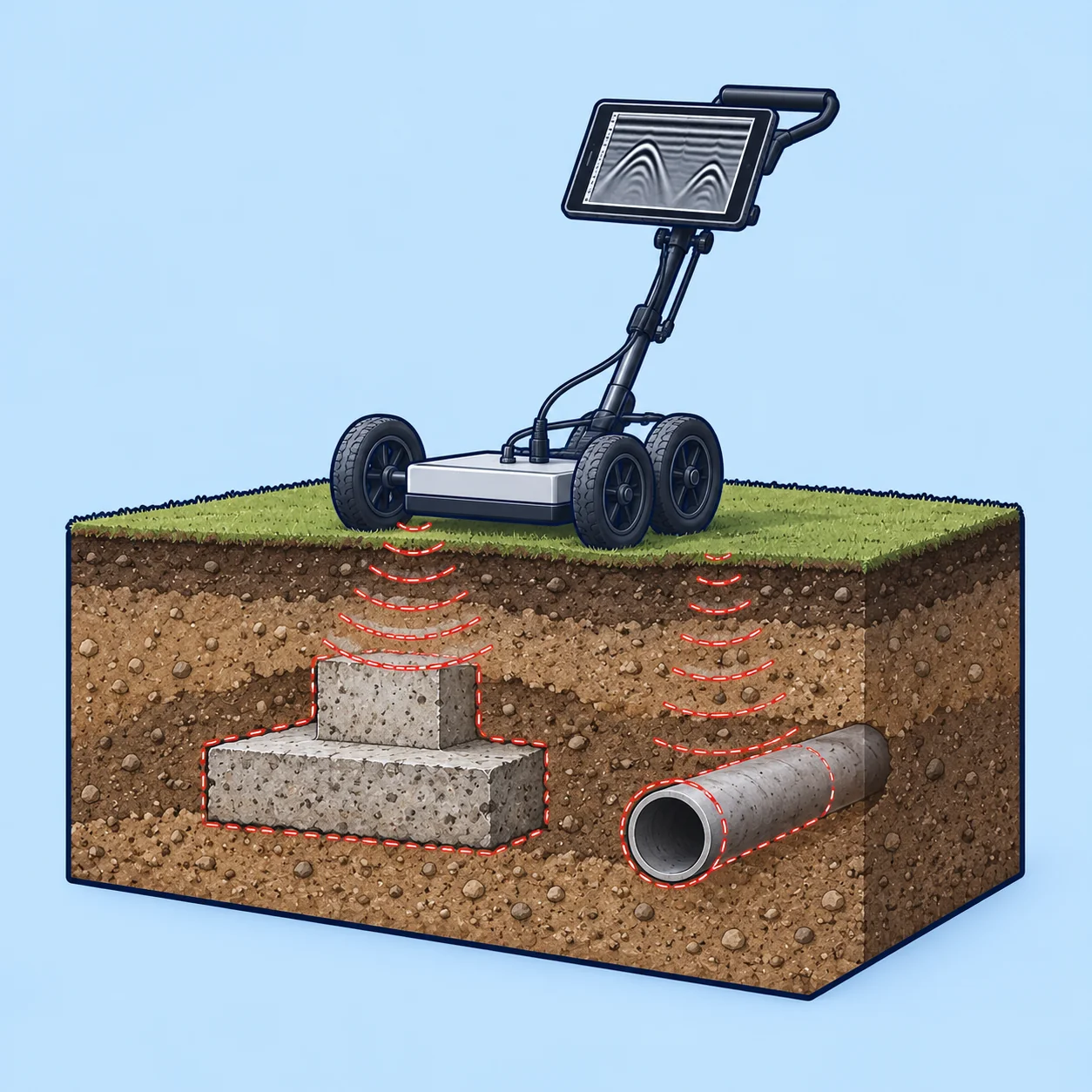

Поиск старых фундаментов и подземных сооружений
При реконструкции промышленных предприятий и освоении ранее застроенных территорий под землёй могут сохраняться фундаментные конструкции, технические каналы, засыпанные подвалы, подземные ёмкости и другие объекты.
Не всегда их расположение отражено в актуальных планах. Это особенно характерно для площадок с длительной историей эксплуатации и неоднократными изменениями застройки.
Георадиолокационное обследование позволяет проводить поиск отражающих объектов и аномальных зон без предварительного сплошного вскрытия территории.
При наличии контраста электрофизических свойств погребённые конструкции могут проявляться на радарограммах в виде характерных отражений.
Однако возможность уверенного обнаружения зависит от глубины залегания, размеров объекта, материала конструкции и свойств окружающего грунта.
Для уточнения предполагаемых границ используются пересекающиеся профили, дополнительные измерения и сведения об известных конструкциях.
Полученные данные могут применяться при подготовке строительной площадки, планировании контрольных вскрытий и корректировке расположения проектируемых инженерных коммуникаций.
Если требуется подтвердить точные размеры, отметки и материал погребённого объекта, результаты георадарного обследования необходимо уточнять натурными методами.

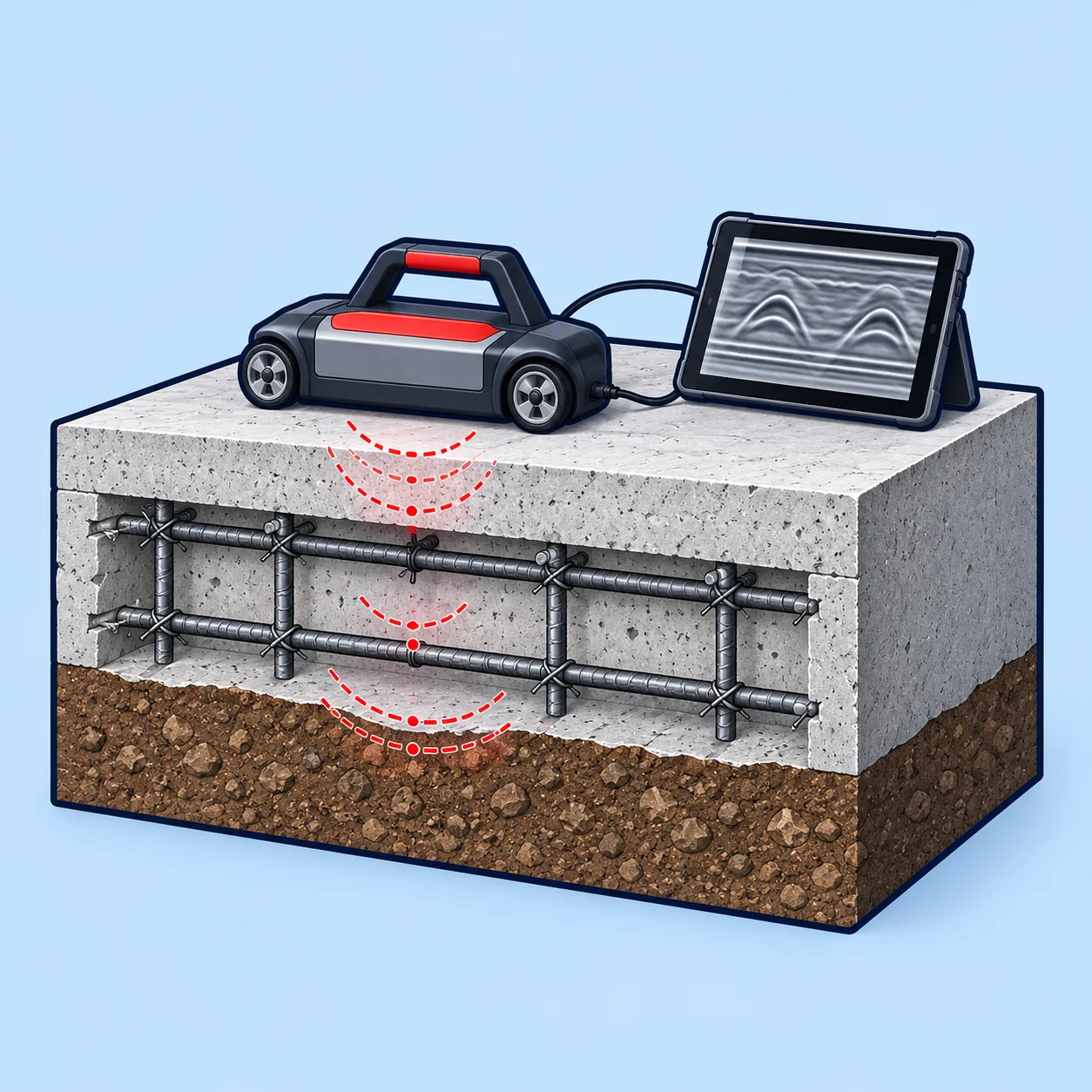

Георадарное обследование грунтов под фундаментной плитой
При обследовании плитных фундаментов одной из задач может быть поиск участков с предполагаемым нарушением контакта конструкции и грунтового основания.
Такая необходимость возникает при локальных деформациях, подозрении на вынос грунта, повреждении подземных коммуникаций или других обстоятельствах, указывающих на возможное изменение условий опирания.
Георадарное исследование выполняется по доступной поверхности плиты либо прилегающей территории с учётом фактического конструктивного исполнения.
При этом железобетонная плита является сложной средой для электромагнитного зондирования. Арматура создаёт выраженные отражения и может экранировать расположенные ниже участки.
Поэтому возможность исследования грунта под плитой определяется не только её толщиной, но и расположением арматуры, характеристиками бетона, условиями контакта с основанием и параметрами применяемой аппаратуры.
Если сигнал не позволяет достоверно исследовать пространство под фундаментом, в отчёте должны быть отражены ограничения метода.
Обнаруженные аномалии не могут автоматически рассматриваться как доказательство наличия пустоты или потери контакта с основанием.
При необходимости назначаются контрольные исследования, позволяющие подтвердить фактическое состояние соответствующего участка.
Поиск подземных коммуникаций перед земляными работами
Перед устройством котлованов, траншей, фундаментов и прокладкой новых инженерных сетей необходимо учитывать существующие подземные коммуникации.
На застроенных территориях фактическое расположение сетей может отличаться от архивных схем. Кроме того, часть старых коммуникаций и технических каналов может отсутствовать в предоставленной документации.
Георадарное обследование применяется как дополнительный метод поиска подземных объектов, создающих различимые отражения электромагнитного сигнала.
Для линейных сооружений характер регистрируемых отражений зависит от направления профиля относительно коммуникации, материала трубы, глубины и размеров объекта.
При обследовании территории необходимо учитывать, что некоторые коммуникации могут быть не обнаружены из-за слабого контраста, большой глубины, помех или особенностей грунта.
Поэтому георадар не заменяет получение актуальных сведений у эксплуатирующих организаций, согласование земляных работ и предусмотренные способы уточнения положения сетей.
Результаты профилирования используются для выявления предполагаемых трасс и определения участков, требующих дополнительной проверки.
Ограничения георадарного обследования
Георадар относится к методам косвенного исследования. Его возможности зависят от физических свойств среды, параметров аппаратуры и условий проведения измерений.
Одним из основных ограничений является затухание электромагнитного сигнала в грунтах с повышенной электропроводностью. При высокой влажности, значительном содержании глинистых частиц или минерализованных водах глубина эффективного исследования может снижаться.
На качество данных также влияют металлические конструкции, плотное армирование железобетона, расположенные рядом инженерные сети и другие объекты, создающие выраженные отражения.
Если исследуемая поверхность недоступна для прохождения оборудования, сеть профилей может оказаться неполной. Это ограничивает возможность пространственной интерпретации.
Отдельное значение имеет разрешающая способность метода. Мелкие объекты, расположенные на большой глубине или близко друг к другу, не всегда удаётся уверенно разделить по результатам измерений.
Поэтому нельзя заранее обещать одинаковую глубину зондирования для любых грунтов и конструкций либо гарантировать обнаружение всех пустот, коммуникаций и скрытых дефектов.
Программа обследования должна учитывать предполагаемую задачу и фактические условия площадки. Если георадиолокация не обеспечивает необходимую достоверность, рекомендуется применение других методов исследования.
Нужно ли подтверждать результаты георадара шурфами или бурением
Необходимость контрольных исследований зависит от того, какие выводы предполагается сделать по результатам георадарного обследования.
Если задача заключается в предварительном поиске подземных объектов, георадиолокация может использоваться для выделения участков, на которых целесообразно выполнить дополнительные проверки.
Если результаты должны стать основанием для ответственных проектных решений, связанных с состоянием грунтов или фундаментов, достоверность интерпретации может потребовать подтверждения прямыми методами.
В качестве контрольных исследований могут применяться шурфование, бурение, зондирование и другие методы, соответствующие технической задаче.
Например, обнаруженная георадарная аномалия под строительным покрытием может быть связана с пустотой, изменением грунтового состава или погребённым объектом. Для выбора ремонтного решения необходимо установить её фактическую природу.
Расположение контрольных точек определяется по результатам анализа георадарных материалов, имеющейся документации и условий безопасности.
Такой подход позволяет использовать георадарные исследования для более обоснованного размещения разведочных выработок и уменьшения неопределённости при обследовании.
Георадарные исследования при появлении осадок и трещин
Трещины в стенах, локальные просадки покрытий и деформации отдельных частей здания могут быть связаны с изменением работы основания, повреждением подземных коммуникаций или другими причинами.
Георадарное обследование может применяться как один из дополнительных методов исследования территории и доступных участков фундаментной системы.
Его задача заключается в выявлении неоднородностей и аномалий, которые могут указывать на необходимость более детального изучения отдельных участков грунтового массива.
При этом по одной радарограмме невозможно достоверно установить причину осадки здания или количественно определить несущую способность основания.
Для решения таких задач необходим комплексный анализ, включающий сведения о конструктивной схеме здания, деформациях, инженерно-геологических условиях и фактических нагрузках.
В зависимости от обстоятельств выполняются геодезические измерения, обследование фундаментов, инженерно-геологические изыскания и поверочные расчёты.
Георадарные данные дополняют общую картину, позволяя уточнить расположение предполагаемых аномальных участков и обоснованно назначить дополнительные исследования.
Георадарное обследование перед реконструкцией здания
При реконструкции объекта могут изменяться нагрузки на фундаменты, расположение инженерных коммуникаций и условия использования существующей территории.
Если проектная документация содержит неполные сведения о подземной части здания, георадарное профилирование может помочь выявить предполагаемые скрытые конструкции и неоднородности.
Особенно актуальны такие исследования для старых промышленных площадок, где расположение ранее демонтированного оборудования, засыпных сооружений и подземных коммуникаций не всегда известно.
При подготовке реконструкции результаты георадарной съёмки используются совместно с материалами обследования строительных конструкций и инженерных изысканий.
Если предполагается увеличение нагрузки на фундаменты, георадар не заменяет определение физико-механических характеристик грунтов и расчётную проверку основания.
Задача метода — предоставить дополнительные сведения о строении исследуемой среды и помочь выявить участки, требующие уточнения.
Полученные материалы могут использоваться при выборе мест контрольного бурения, шурфования и других инженерных исследований.
Какой формат георадарного обследования выбрать
Программа работ определяется характеристиками объекта и задачей заказчика. При поиске отдельной коммуникации может потребоваться локальное профилирование, а при исследовании грунтового массива — сеть профилей с последующей пространственной интерпретацией.
| Задача | Возможный формат работ | Результат |
|---|---|---|
| Поиск старого фундамента | Георадарное профилирование участка | Предполагаемое расположение отражающего объекта |
| Поиск пустот | Съёмка по сети профилей | Локализация аномальных зон |
| Исследование грунтов основания | Георадарные профили с геологической интерпретацией | Данные о предполагаемых отражающих границах и неоднородностях |
| Проверка фундаментной плиты | Исследование доступной поверхности | Результаты анализа конструктивных отражений и аномалий |
| Поиск коммуникаций | Профилирование поперёк предполагаемых трасс | Предполагаемое положение обнаруженных линейных объектов |
| Обследование перед реконструкцией | Георадарная съёмка с анализом документации | Дополнительные данные о подземных конструкциях и аномальных участках |
| Исследование зон просадки | Локальное профилирование с дополнительными проверками | Данные для уточнения причин деформаций |
Окончательная схема измерений назначается после изучения технического задания и оценки применимости метода.
Этапы георадарного обследования фундаментов и грунтов
Определяем цель исследования, характеристики объекта и необходимые исходные данные.
Изучаем планы, геологические материалы, условия доступа и возможные источники помех.
Назначаем линии измерений, их пересечения, параметры съёмки и детализацию.
Выполняем георадарную съёмку по согласованным профилям и регистрируем отражения.
Обрабатываем сигналы, выделяем отражающие границы и участки аномального отклика.
Сопоставляем данные с документами и выделяем предполагаемые объекты для дополнительных проверок.
Оформляем профили, результаты, выводы, ограничения и рекомендуемые способы уточнения.
Что входит в георадарное обследование
В зависимости от технического задания выполняем георадарное профилирование по отдельным линиям или сети профилей, регистрацию и обработку радарограмм, анализ отражающих границ и выделение геофизических аномалий. При необходимости результаты сопоставляются с архивными инженерно-геологическими материалами, данными шурфования, бурения, другими геофизическими исследованиями и сведениями о существующих конструкциях.
Базовый состав работ включает изучение технического задания, анализ исходной информации, разработку схемы профилирования, проведение полевых измерений, обработку радарограмм и подготовку технического отчёта.
Основное значение имеет правильное определение задачи исследования. От этого зависят расположение профилей, параметры измерений и достаточность полученных данных.
Для локального поиска подземного объекта может потребоваться ограниченное количество профилей. Если задача заключается в исследовании неоднородностей грунтового массива, объём измерений обычно определяется площадью обследования, требуемой детализацией и условиями георадиолокационной съёмки.
При необходимости программа дополняется геодезической привязкой результатов, контрольным бурением, шурфованием, другими геофизическими исследованиями или инженерно-геологическими изысканиями.
Такие работы не являются автоматической частью каждого георадарного обследования. Их необходимость устанавливается техническим заданием и согласовывается с заказчиком.
Какие документы необходимы для проведения исследований
Для подготовки программы желательно предоставить адрес объекта, ситуационный план, границы исследуемой территории и краткое описание задачи.
Если обследование связано с существующим зданием, полезны планы фундаментов, схемы подземных помещений, материалы предыдущих технических обследований и результаты инженерно-геологических изысканий.
При поиске подземных коммуникаций желательно передать имеющиеся исполнительные схемы и сведения о расположении действующих сетей.
Для исследования зон деформаций полезны фотографии трещин, просадок и других повреждений, а также материалы ранее выполненных геодезических измерений.
Если документация отсутствует, возможность проведения георадарных исследований сохраняется. Однако интерпретация результатов может потребовать дополнительных контрольных данных.
Георадарное обследование на действующем объекте
Одним из преимуществ георадиолокационного метода является возможность выполнения значительной части измерений без разрушения исследуемой поверхности.
Это важно для действующих промышленных предприятий, складских комплексов, эксплуатируемых зданий и территорий с интенсивным использованием площадок.
Однако для проведения георадарного профилирования необходим доступ к исследуемым участкам и возможность перемещения оборудования по предусмотренным линиям.
Если поверхность занята технологическим оборудованием, транспортом, строительными материалами или другими препятствиями, схема съёмки может потребовать корректировки.
При работе рядом с действующими инженерными системами учитываются требования безопасности и ограничения доступа.
Если обследование выполняется в помещениях с железобетонными полами, большое количество металлических элементов может создавать помехи, влияющие на качество данных.
Поэтому возможность выполнения исследования без остановки эксплуатации определяется индивидуально после оценки условий объекта.
