Тепловизионное обследование зданий

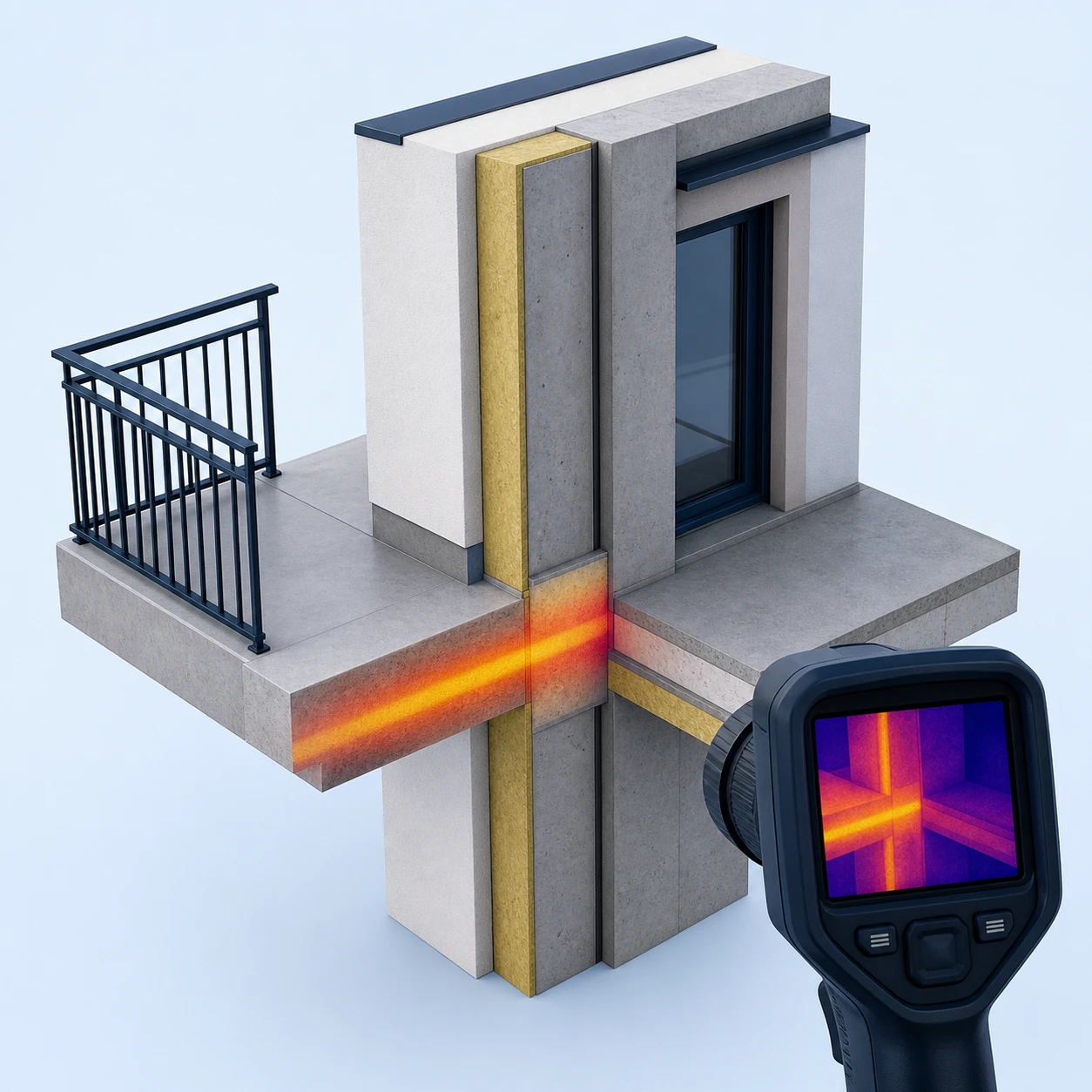

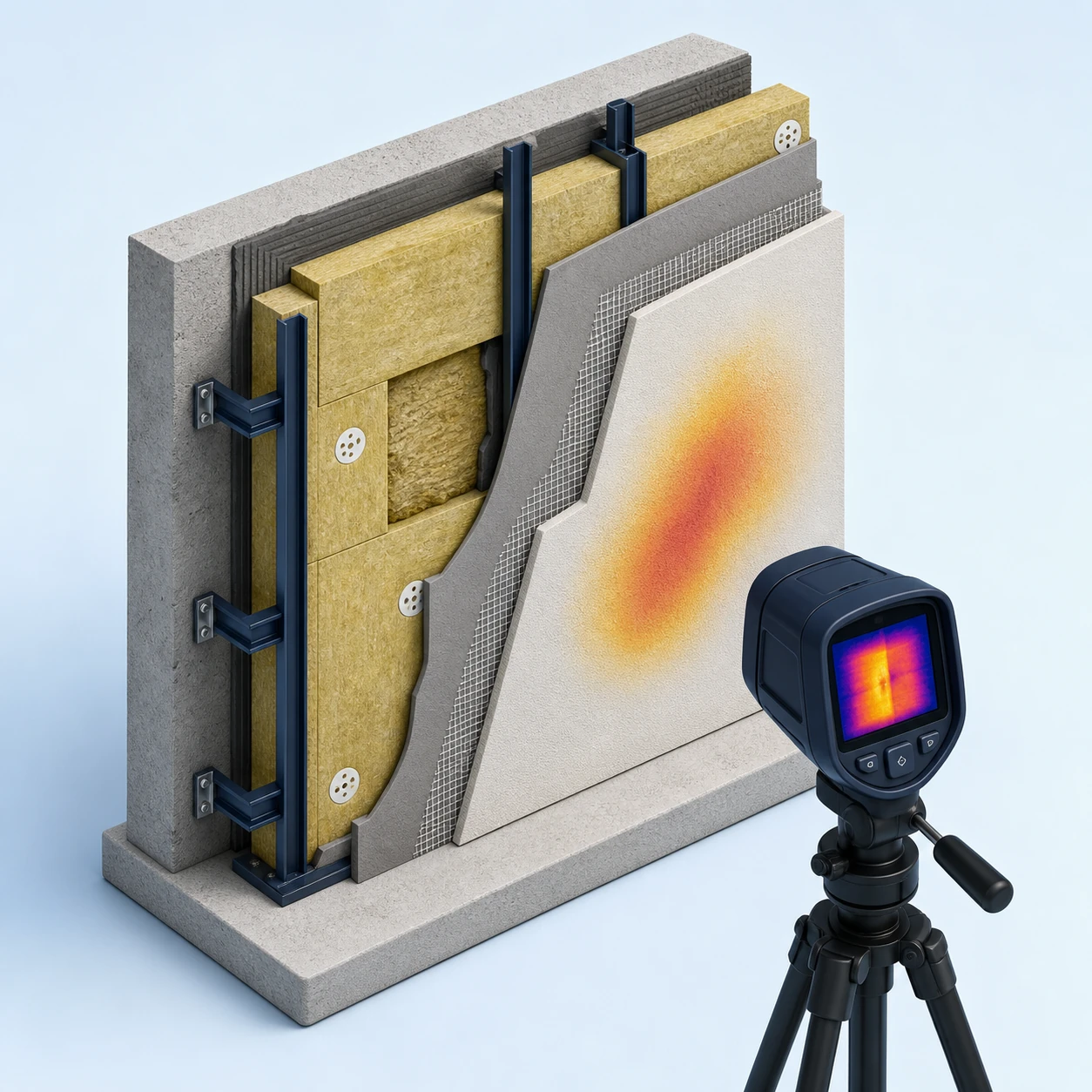

Тепловизионное обследование выявляет температурные аномалии на поверхности стен, фасадов, оконных блоков, перекрытий, кровли и других ограждающих конструкций. По термограммам можно определить участки повышенных теплопотерь, мостики холода, нарушения теплоизоляционного слоя, неплотности оконных и дверных примыканий, а также зоны возможной фильтрации наружного воздуха. Тепловизор фиксирует распределение температуры, но не устанавливает причину дефекта автоматически.

Например, холодная зона может быть связана с отсутствием утеплителя, увлажнением материала, продуванием или особенностью конструкции. Для точного вывода результаты съёмки сопоставляют с проектом, фотографиями и условиями эксплуатации объекта.

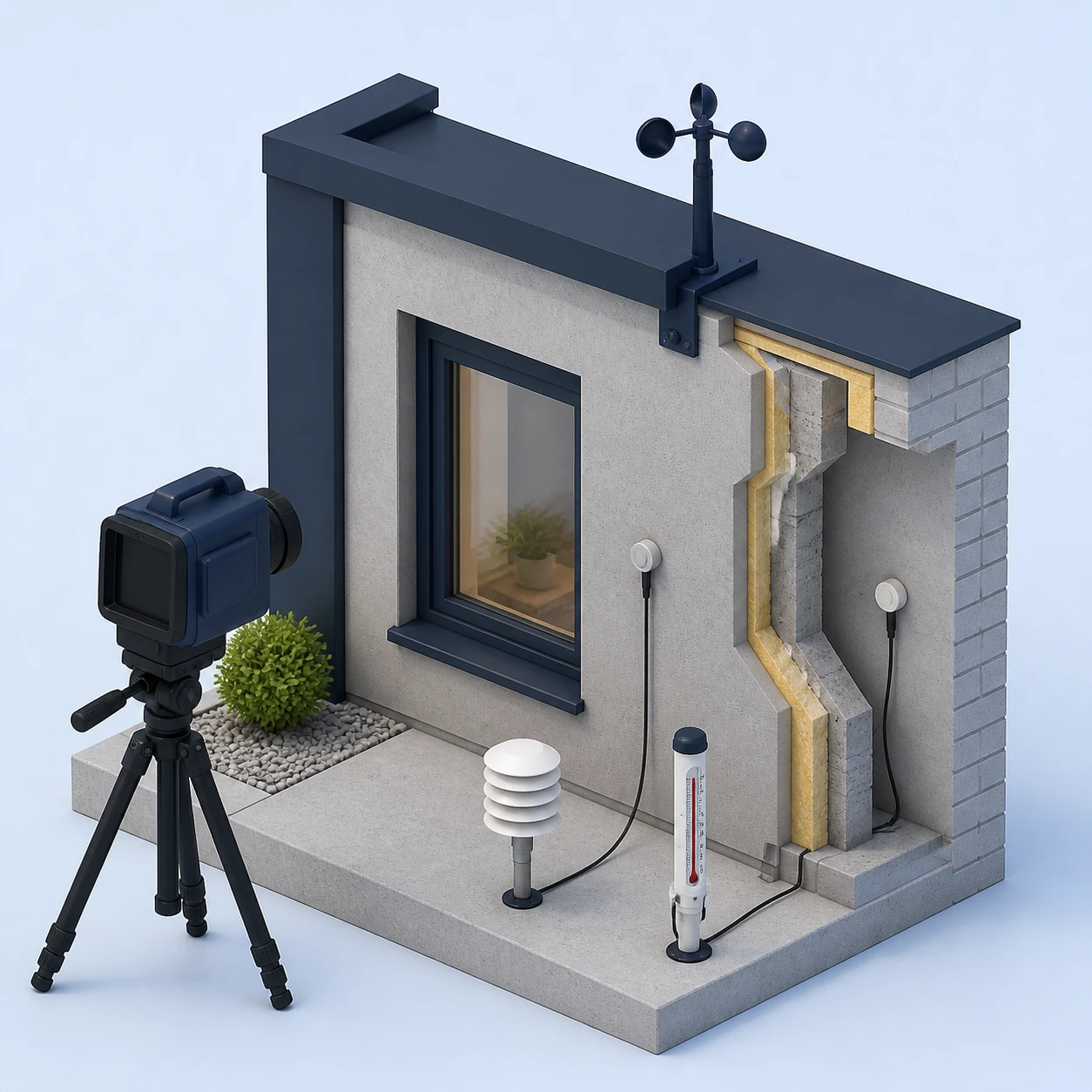

Качественную проверку теплозащитной оболочки здания обычно проводят в холодный период, когда между внутренним и наружным воздухом поддерживается устойчивый перепад температуры. Для комплексного определения показателей теплозащиты ГОСТ Р 54852-2024 предусматривает перепад не менее 20 °C и стабильную работу отопления минимум за десять суток до начала измерений.

Съёмку выполняют без прямого и отражённого солнечного воздействия; окна и наружные двери рекомендуется держать закрытыми не менее 24 часов. Летом обследование возможно только для отдельных задач или при создании искусственного температурного перепада, но обычная съёмка фасада в тёплую погоду не даёт сопоставимого результата.

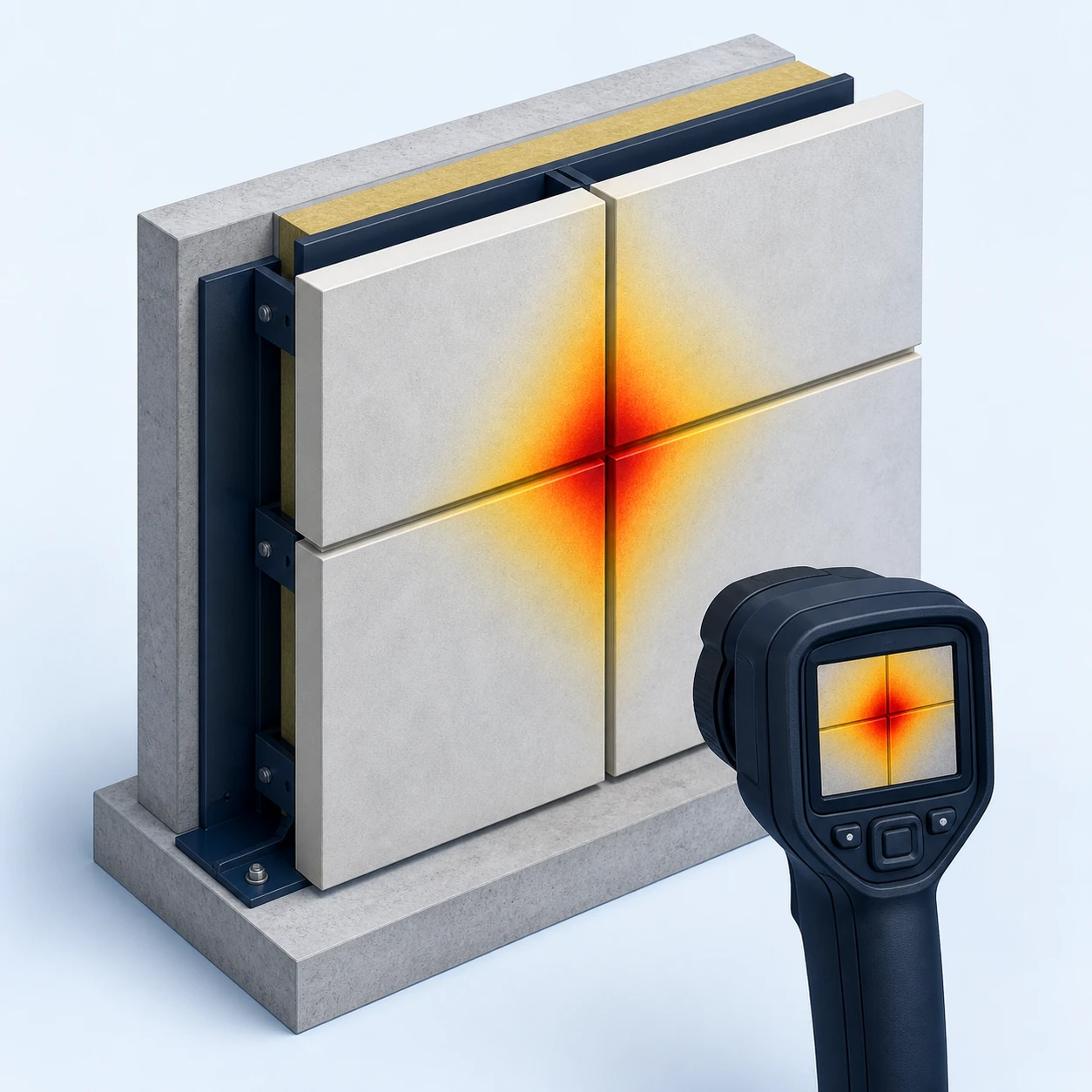

Для комплексной оценки ограждающих конструкций тепловизионную съёмку рекомендуется проводить и изнутри, и снаружи. Внутренняя проверка помогает выявить холодные зоны, участки возможного конденсатообразования, продувание примыканий и неоднородность температуры стен. Наружная съёмка показывает области повышенного выхода тепла через фасад, кровлю, окна и стыки конструкций.

При обследовании всего объекта проверяют помещения с наружными стенами, фасады, подвальную и чердачную части. Проверку только с одной стороны допускается выполнять для ограниченной задачи, однако в отчёте должны быть указаны границы обследования, а выводы нельзя распространять на недоступные поверхности.

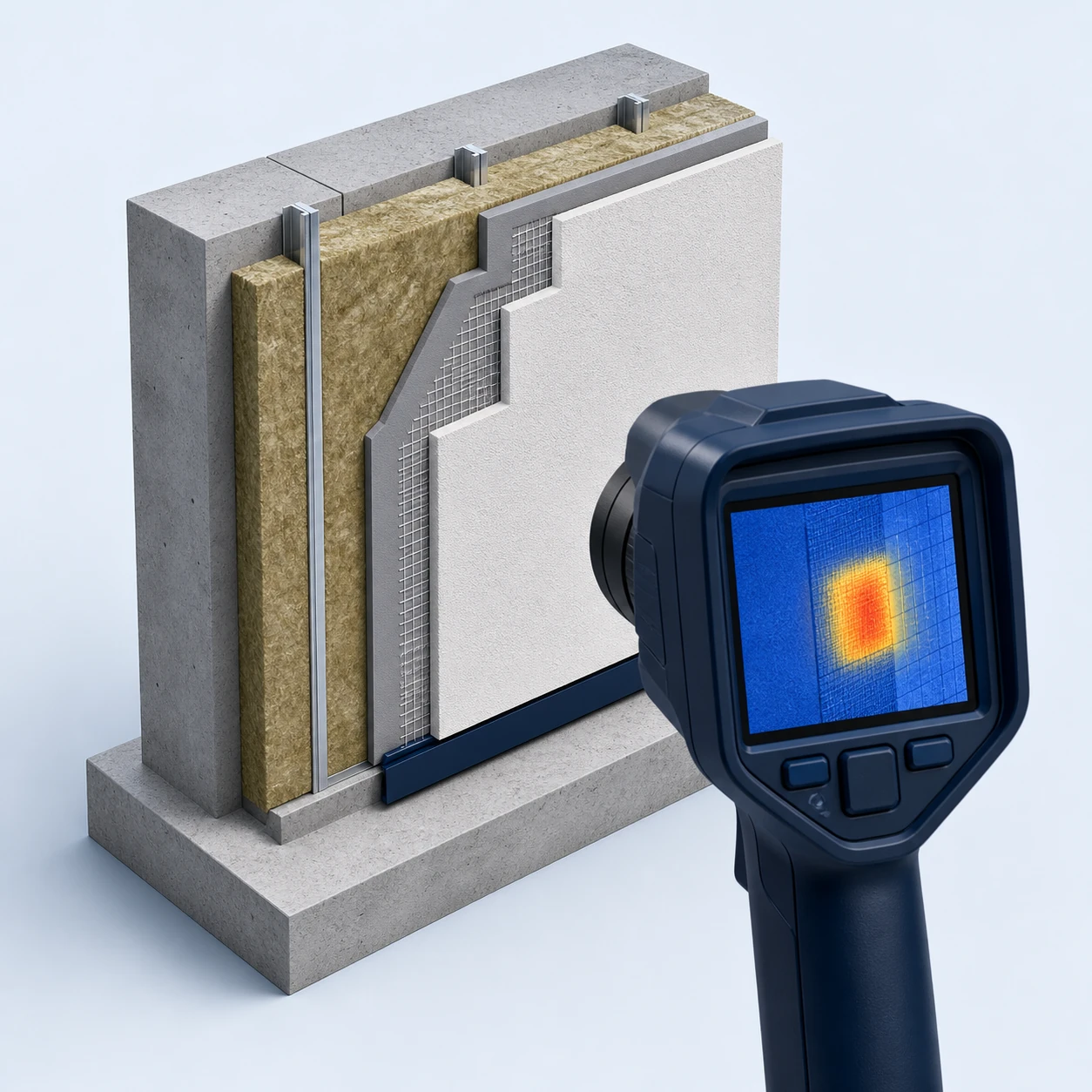

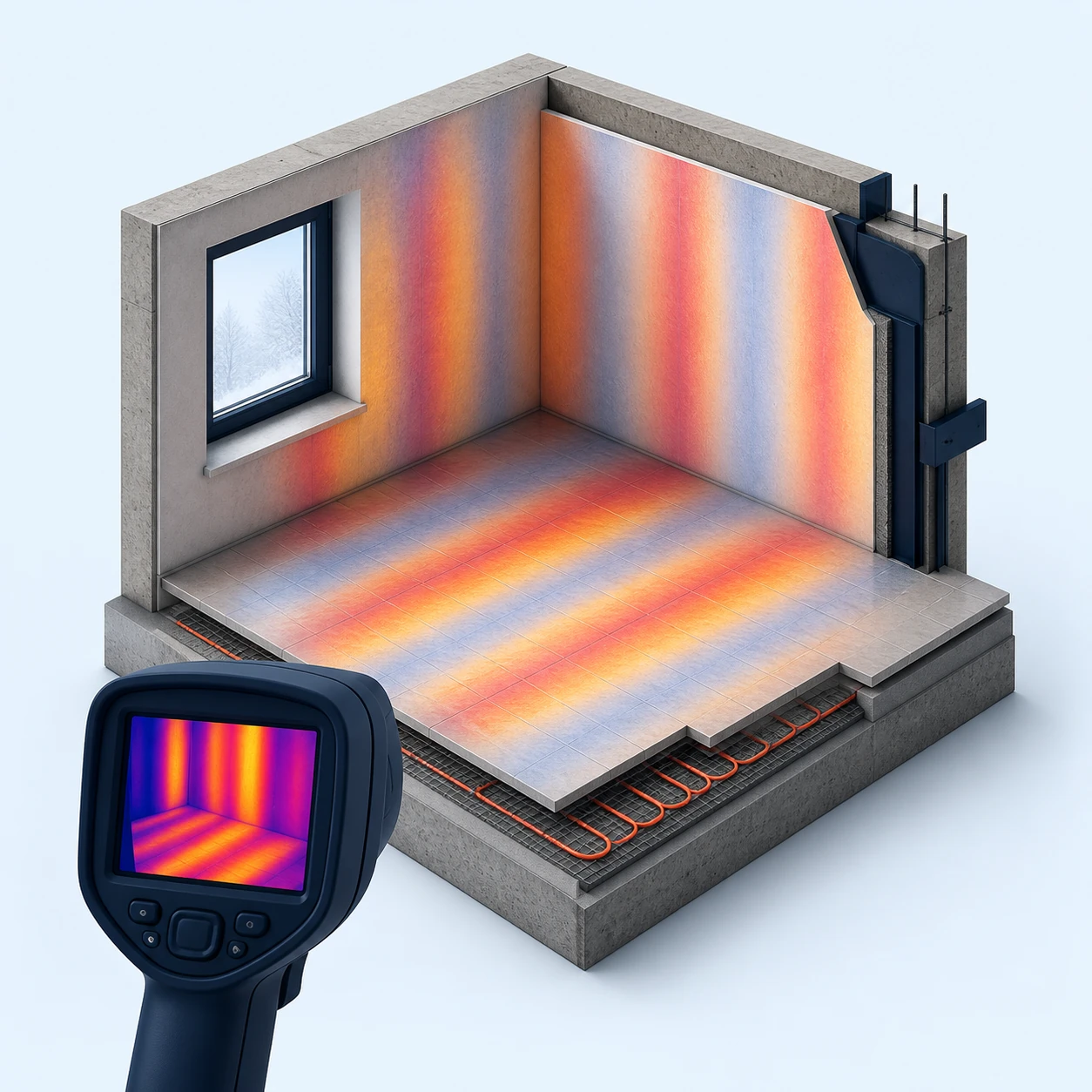

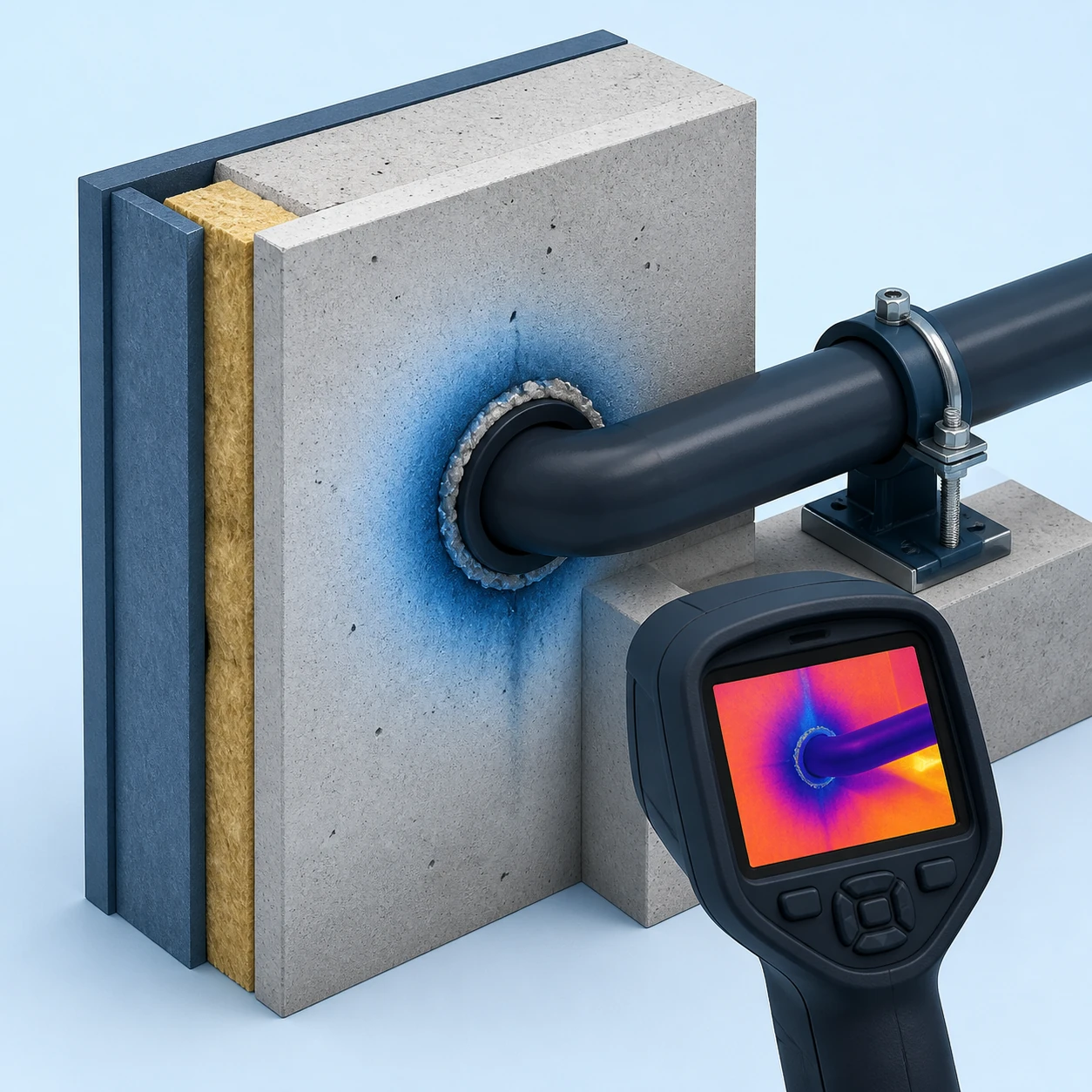

Тепловизор может показать температурные признаки увлажнения или нарушения утепления, но не измеряет влажность материала напрямую. Намокший участок часто отличается по температуре от сухой поверхности из-за изменения теплопроводности и испарения влаги. Похожую термограмму могут создавать воздушная утечка, металлическое включение, отопительная труба или неравномерный прогрев помещения.

Поэтому обнаруженную аномалию проверяют визуально и при необходимости исследуют влагомером, выполняют локальное вскрытие или изучают конструктивное решение. Тепловизионная диагностика помогает определить место дальнейшей проверки, но сама по себе не подтверждает причину протечки, образование плесени или состояние скрытого слоя теплоизоляции.

Обычная тепловизионная съёмка даёт качественную оценку температурного поля и позволяет найти зоны повышенных теплопотерь, но не определяет точное сопротивление теплопередаче только по цвету термограммы. Для количественной оценки применяют дополнительные датчики температуры и преобразователи теплового потока, а измерения проводят в течение установленного периода при стабильном отоплении и подходящих погодных условиях.

По ГОСТ Р 54852-2024 минимальная продолжительность таких измерений составляет пять суток для светопрозрачных и десять суток для несветопрозрачных конструкций. Поэтому цель работ необходимо определить заранее: поиск дефектных зон и полноценное измерение теплозащитных показателей имеют разный состав и продолжительность.

По результатам обследования заказчик получает отчёт с описанием объекта и условий проведения съёмки, фотографиями и соответствующими им термограммами, привязкой обнаруженных температурных аномалий и пояснениями специалиста. В выводах указываются выявленные проблемные зоны и рекомендации по дальнейшей проверке или устранению причин повышенных теплопотерь. Если для установления причины температурной аномалии необходимы дополнительные методы, это отдельно указывается в отчёте.

Стоимость зависит от площади и этажности объекта, количества обследуемых помещений и фасадов, доступности кровли, подвала и чердака, необходимости наружной и внутренней съёмки, высотных работ и состава итоговой документации. Для предварительного расчёта желательно предоставить адрес и назначение объекта, его площадь, планы или схему помещений, фотографии проблемных участков и кратко описать цель обследования.
