Трещины в кирпичных стенах: когда нужен мониторинг и усиление

Почему трещина в кирпичной стене требует инженерной оценки

Кирпичная кладка представляет собой неоднородный материал, состоящий из кирпича и растворных швов. Её прочность зависит не только от марки кирпича и раствора, но и от качества перевязки, заполнения вертикальных швов, влажности, наличия пустот, армирования и фактической схемы нагружения. Трещина может проходить по растворным швам ступенчато, пересекать кирпичи или развиваться одновременно по обоим материалам. Каждый вариант характеризует сопротивление кладки лишь косвенно и должен рассматриваться вместе с другими признаками.

Определять опасность только по ширине раскрытия неправильно. Узкая трещина, которая быстро увеличивается, может быть опаснее широкой, но давно стабилизировавшейся. Не менее важны направление, протяжённость, глубина, смещение противоположных берегов, положение относительно проёмов и опор, наличие выпучивания стены, разрушение кирпича и состояние перекрытий. Особое значение имеет динамика: развивается повреждение или его размеры не меняются при характерных нагрузках и сезонных колебаниях температуры.

Поверхностная заделка без диагностики часто скрывает дефект, но не устраняет его причину. Если продолжается осадка основания, деформируется перемычка или отсутствуют связи между слоями стены, трещина появится повторно либо переместится на соседний участок. Обследование стен необходимо, чтобы определить механизм повреждения, оценить несущую способность и решить, достаточно ли наблюдения и локального ремонта или требуется проектное вмешательство.

Характерные рисунки трещин в кирпичных стенах

Рисунок трещин помогает инженеру сформировать первоначальную гипотезу о причине повреждения. Однако он не является готовым заключением. Например, ступенчатые трещины возникают и при осадке фундаментов, и при сдвиговой деформации простенка, и при работе стены совместно с жёстким каркасом. Для подтверждения причины необходимо оценить конструктивную схему, нагрузки, состояние основания и динамику раскрытия.

Ступенчатое направление по швам характерно для деформации кладки, но не обязательно означает, что кирпич сохранил достаточную прочность. Если раствор слабый, трещина выбирает швы как путь наименьшего сопротивления. При прочном растворе и хрупком кирпиче она может пересекать камни. Сквозной дефект, проходящий через всю толщину стены, имеет большее значение, чем поверхностное растрескивание штукатурки или облицовочного слоя.

Необходимо различать повреждение несущей кладки и трещину отделки. Штукатурка может растрескаться из-за усадки, слабой подготовки основания или различия материалов. В то же время отделочный слой способен скрывать глубокий дефект стены. Чтобы установить характер повреждения, выполняют локальную расчистку поверхности, осматривают кладку с обеих сторон и при необходимости исследуют её внутреннее строение.

Отдельного внимания требуют многослойные стены. Трещина в облицовочном кирпиче может быть связана с коррозией или отсутствием гибких связей, недостатком деформационных швов, передачей нагрузки от перекрытия либо опиранием облицовки не по проекту. Состояние наружного слоя нельзя автоматически распространять на внутреннюю несущую часть, но и считать такое повреждение исключительно декоративным без проверки нельзя.

Осадка фундамента, перемычки и температурные деформации

Трещины из-за неравномерной осадки

Неравномерная осадка возникает, когда отдельные части фундамента перемещаются по-разному. Причиной может стать неоднородность грунта, замачивание основания, утечка из подземных коммуникаций, изменение уровня грунтовых вод, промерзание, устройство котлована рядом со зданием или увеличение нагрузки после реконструкции. Кладка плохо воспринимает растяжение, поэтому даже относительно небольшая разница перемещений способна сформировать заметную систему трещин.

Если проседает средняя часть здания, в стенах могут появляться трещины, ветви которых расходятся книзу по обе стороны от зоны осадки. При перемещении крайней части характер раскрытия меняется: наклонные трещины группируются ближе к краю, а их ширина может увеличиваться кверху. Однако реальная картина зависит от жёсткости стен, количества проёмов, работы перекрытий и пространственной схемы здания.

Признаки осадочного происхождения необходимо проверять геодезическими измерениями. Контролируют высотные отметки, крены, перемещения характерных точек и деформации фундаментов. Одновременно обследуют отмостку, водостоки, подвалы, приямки и инженерные сети. При наличии признаков просадки одного осмотра кладки недостаточно: требуются данные о грунтах и основаниях. В противном случае можно отремонтировать стену, оставив активной главную причину повреждения.

Повреждения над оконными и дверными проёмами

Проём ослабляет стену и меняет направление передачи усилий. Нагрузка, расположенная выше, должна восприниматься перемычкой и передаваться на простенки через опорные участки. Если перемычка имеет недостаточную жёсткость, малую глубину опирания, коррозионные повреждения или перегружена, над проёмом появляются вертикальные, наклонные либо ступенчатые трещины.

При обследовании уточняют тип перемычки. В зданиях разных периодов встречаются железобетонные, стальные, кирпичные рядовые, клинчатые и арочные перемычки. У железобетонных элементов оценивают прогиб, трещины, защитный слой и коррозию арматуры. У стальных проверяют сечение, коррозионные потери и состояние заделки. Для кирпичных перемычек важны качество раствора, сохранность швов, геометрия и наличие предусмотренного армирования.

Веерообразное растрескивание и раздробление кирпича под концом балки или перемычки могут указывать на местное смятие. Причиной бывает недостаточная глубина опирания, отсутствие распределительной подушки или превышение расчётной нагрузки. Простая расшивка таких трещин не восстанавливает опорный участок и может замаскировать дальнейшее разрушение.

Температурные трещины

Кирпичная стена изменяет длину при нагреве и охлаждении. Если свободное перемещение ограничено поперечными стенами, перекрытиями, железобетонным каркасом или соседней частью здания, возникают дополнительные напряжения. Особенно чувствительны протяжённые фасады, парапеты, верхние этажи и стены, в которых отсутствуют или перекрыты деформационные швы.

Различие температурных деформаций материалов также имеет значение. Железобетонное перекрытие, металлическая балка, облицовочная кладка и внутренняя несущая стена нагреваются и деформируются неодинаково. При жёстком сопряжении это приводит к растрескиванию возле опор, углов проёмов, карнизов и примыканий.

Температурный характер подтверждают повторными измерениями в разные периоды. Если раскрытие циклически меняется вслед за температурой, жёсткая заделка, выполненная в произвольный момент, может разрушиться после следующего сезонного цикла. Проект ремонта должен учитывать ожидаемое перемещение и работу деформационных швов.

Обследование стен: как определяют причину трещин

Диагностику начинают с изучения документации и истории эксплуатации. Специалистам нужны сведения о конструктивной схеме, фундаментах, материалах кладки, проведённых перепланировках, устройстве проёмов, надстройках, ремонтах и изменении нагрузок. Уточняют, когда обнаружены трещины, были ли рядом земляные работы, аварии инженерных сетей, протечки или монтаж тяжёлого оборудования.

Визуальный этап включает осмотр стены с доступных сторон и составление дефектной схемы. На ней показывают начало и конец каждой трещины, направление, длину, максимальное раскрытие, пересечение с проёмами и конструкциями перекрытия. Фиксируют отклонение стены от вертикали, выпучивание, расслоение кладки, выветривание раствора, выпадение кирпичей, увлажнение и следы предыдущей заделки.

Ширину раскрытия измеряют в нескольких контрольных точках, а не только в наиболее заметном месте. Отдельно оценивают смещение берегов из плоскости и по вертикали. Такое смещение может свидетельствовать о взаимном перемещении частей здания, сдвиге или потере устойчивости участка стены. Для сквозных дефектов сопоставляют их положение на наружной и внутренней поверхностях.

Прочность кирпича и раствора определяют инструментальными и лабораторными методами. При необходимости отбирают образцы, расчищают швы и выполняют локальные вскрытия. Для старых зданий важно учитывать неоднородность кладки: в одной стене могут сочетаться кирпич разного периода, участки перекладки, пустоты, забутовка и растворы различной прочности.

При многослойной конструкции исследуют связи между наружным и внутренним слоями. Проверяют их наличие, шаг, состояние и коррозионные повреждения. Для уточнения внутреннего строения применяют эндоскопическое исследование через небольшие отверстия, локальные вскрытия и другие методы, позволяющие определить толщину слоёв и наличие пустот.

Геодезические измерения необходимы, если трещины сочетаются с креном, перепадом отметок, деформацией перекрытий или признаками осадки. При повреждениях над проёмами измеряют прогиб перемычки, проверяют глубину её опирания и состояние простенков. В местах опирания балок и плит оценивают положение несущих элементов, площадь передачи нагрузки и наличие раздробления кладки.

Поверочный расчёт выполняют по фактической схеме. В нём учитывают размеры простенков, эксцентриситет приложения нагрузки, гибкость стены, наличие проёмов, прочность материалов, утрату сечения, состояние связей и реальные нагрузки от перекрытий. Отдельно проверяют местное смятие под опорами, работу перемычек и устойчивость стены из плоскости.

Обследование стен завершается установлением категории технического состояния и условий дальнейшей эксплуатации. В заключении указывают причины повреждений, необходимость ограничения доступа или нагрузки, программу мониторинга, требования к противоаварийным мероприятиям и исходные данные для проектирования ремонта.

Установка маяков и мониторинг трещин

Маяки устанавливают, когда по одному осмотру нельзя определить, стабилизировалась трещина или продолжает развиваться. Наблюдение особенно важно при предполагаемой осадке основания, сезонных температурных перемещениях, строительстве рядом с существующим зданием и изменении эксплуатационной нагрузки.

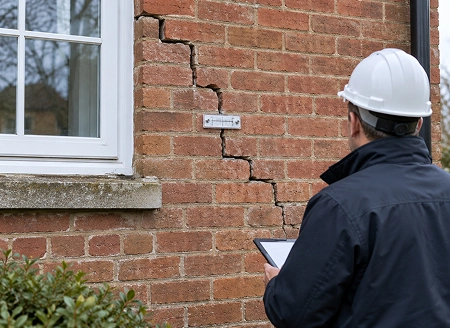

Перед монтажом поверхность очищают до прочного основания. Маяк закрепляют с двух сторон трещины так, чтобы он воспринимал взаимное перемещение её берегов. Рядом наносят номер и дату установки, а положение фиксируют на схеме и фотографиях. На протяжённом дефекте одного маяка недостаточно: контрольные точки размещают в характерных местах, где ожидается максимальное раскрытие или изменение направления.

Гипсовый маяк показывает факт заметного перемещения, но не обеспечивает точного измерения. Он может разрушиться из-за удара, влаги, температурной деформации или недостаточного сцепления с основанием. Поэтому для количественного контроля применяют пластинчатые маяки со шкалой, механические трещиномеры, деформометры или электронные датчики. Если возможен сдвиг в нескольких направлениях, устройство должно регистрировать не только раскрытие, но и взаимное смещение берегов.

При установке маяка необходимо одновременно измерить исходную ширину трещины. В журнал наблюдений заносят дату, показание, температуру, состояние здания и события, способные повлиять на результат. Для производственных объектов отмечают работу оборудования, для жилых и общественных зданий — изменения нагрузки и ремонтные работы, для осадочных процессов — осадки по геодезическим маркам.

Периодичность измерений задаётся программой мониторинга. При обнаружении нового повреждения или признаков прогрессирующей деформации первые наблюдения проводят чаще, затем интервал корректируют по полученной динамике. Для предполагаемых температурных трещин период должен охватывать характерные сезонные изменения. При строительстве рядом измерения связывают с этапами разработки котлована, устройства ограждения, водопонижения и возведения подземной части.

Универсального срока, после которого маяк автоматически подтверждает безопасность стены, нет. Отсутствие изменений в течение нескольких недель не исключает сезонную деформацию или возобновление осадки после изменения уровня грунтовых вод. Решение о завершении наблюдений принимают с учётом механизма повреждения, точности измерений и продолжительности характерного цикла воздействия.

Срочное инструментальное обследование и меры по обеспечению безопасности необходимы, если обнаружены:

• быстрое увеличение раскрытия или появление новых трещин;
• сквозные разломы со смещением частей стены;
• выпучивание, отклонение от вертикали или расслоение кладки;
• раздробление кирпича под балками, плитами и перемычками;
• выпадение кирпичей либо потеря опирания несущего элемента;
• сочетание трещин с заметным прогибом перекрытия, заклиниванием проёмов или деформацией соседних конструкций.

В такой ситуации установка маяка не заменяет противоаварийных действий. До получения расчётного обоснования может потребоваться ограничение доступа, разгрузка участка, установка временных стоек и ограждение опасной зоны. Наблюдать за потенциально неустойчивой стеной без принятия мер недопустимо.

Усиление стен и выбор технологии ремонта кладки

Ремонт начинают после установления причины трещинообразования и, если процесс был активным, после его стабилизации или принятия мер по устранению. Заделывать трещину до ликвидации протечки, укрепления основания, восстановления перемычки или устройства недостающих связей нецелесообразно: дефект появится повторно.

Расшивка и заполнение стабильных трещин

Небольшие стабильные трещины, не снижающие расчётную несущую способность, очищают от разрушенного раствора и заполняют совместимым ремонтным составом. Материал подбирают с учётом прочности, деформативности, паропроницаемости и влажностного режима кладки. Чрезмерно жёсткий раствор в слабой исторической кладке способен создать новую зону концентрации напряжений.

Для внутренних пустот и глубоких стабильных трещин может применяться инъектирование минеральными составами. Давление нагнетания ограничивают, чтобы не раздвинуть кладку и не вызвать отрыв наружного слоя. До основных работ определяют внутреннее строение стены и проводят пробное заполнение выбранного участка.

Армирование кладки в зоне трещины

Для восстановления связи между разделёнными участками применяют установку стержней в горизонтальные швы. Швы расчищают на проектную глубину, укладывают спиральные или обычные арматурные элементы и заполняют ремонтным составом. Длина анкеровки, шаг и количество уровней назначаются расчётом. Простое размещение нескольких стержней поперёк дефекта без проверки основания и нагрузок не гарантирует восстановления работы стены.

При локальном разрушении кирпича выполняют разборку повреждённого участка с последующей перекладкой и перевязкой с существующей стеной. До начала работ конструкцию разгружают и временно закрепляют. Способ особенно применим возле опор и проёмов, где необходимо восстановить геометрию и качество кладки, а не только заполнить трещину.

Восстановление перемычек и опорных зон

При недостаточной несущей способности перемычку заменяют или дополняют стальными либо железобетонными элементами. Проектом определяют порядок временного подхвата кладки, длину опирания, передачу нагрузки и защиту металла от коррозии. Если разрушена опорная зона, её восстанавливают с устройством распределительной подушки или увеличением площади передачи усилия.

Для арочных и клинчатых перемычек важно сохранить распорную схему и опорные участки. Удаление отдельных кирпичей без временного крепления может нарушить равновесие всей конструкции. Последовательность ремонта должна быть отражена в проекте производства работ.

Укрепление простенков и протяжённых участков

При недостаточной несущей способности простенка могут применяться стальные или железобетонные обоймы, армированные растворные слои, тяжи, пояса и другие решения. Для многослойных стен устанавливают или восстанавливают связи, обеспечивающие совместную работу слоёв. При выпучивании проверяют закрепление стены к перекрытиям и устойчивость из плоскости.

Если повреждение вызвано осадкой, конструктивный ремонт стены согласуют с мероприятиями по фундаментам и грунтам. В зависимости от причины это может быть устранение замачивания, восстановление водоотвода, локальное укрепление основания, увеличение площади подошвы или передача нагрузки на более прочные слои грунта. Метод выбирают по результатам инженерно-геологических исследований и расчёта.

Усиление стен выполняют по проекту, в котором предусмотрены расчёт, узлы, материалы, анкеровка, последовательность разгружения и контроль качества. После завершения работ повторно осматривают отремонтированную зону, фиксируют исходное состояние и при необходимости продолжают мониторинг. Такой подход позволяет контролировать не только сохранность ремонтного слоя, но и работу здания после изменения конструктивной схемы.

Рисунок трещин в кирпичной кладке содержит важную информацию о работе здания, но не даёт основания назначать ремонт без проверки. Наклонные и параболические трещины могут быть связаны с осадкой основания, повреждения над проёмами — с работой перемычек и опорных зон, а вертикальные раскрытия в протяжённых стенах — с температурными перемещениями или разной деформативностью соседних частей здания.

Маяки помогают установить динамику, если применяются как часть программы наблюдений. Для полноценной оценки необходимо фиксировать исходное раскрытие, температуру, геодезические перемещения и изменения нагрузки. Простой гипсовый индикатор показывает только факт заметного перемещения и не заменяет точные измерения, обследование и поверочный расчёт.

Способ ремонта выбирают после установления причины повреждения. Для стабильных локальных дефектов может быть достаточно расшивки, инъектирования или армирования швов. При перегрузке, разрушении перемычек, потере устойчивости стены или осадке основания требуется проектное решение, которое восстанавливает расчётную работу конструкции и устраняет источник деформации. Если трещины быстро развиваются, сопровождаются смещением, выпучиванием или разрушением опорных участков, сначала принимают меры безопасности, а уже затем определяют окончательную технологию восстановления.
