В железобетонных элементах образование трещин не всегда означает потерю несущей способности. Бетон плохо работает на растяжение, поэтому после достижения определённого уровня напряжений растянутую зону частично выключает из работы, а усилия воспринимает арматура. Для ряда конструкций такое состояние учитывается расчётом. При этом проект и действующие нормы ограничивают ширину раскрытия, поскольку чрезмерное развитие трещин снижает жёсткость, нарушает герметичность и ускоряет коррозию арматуры.
Оценка зависит от назначения и расчётной схемы элемента. Например, вертикальная трещина в средней части пролёта балки, наклонная трещина возле опоры и продольная трещина вдоль арматурного стержня имеют разную природу. Первая может быть связана с изгибом, вторая — с действием поперечной силы, а третья — с коррозией арматуры или нарушением её анкеровки. Даже при одинаковой ширине раскрытия техническое значение таких дефектов будет различаться.
Кроме ширины учитывают глубину, протяжённость, направление, положение относительно арматуры, состояние кромок, наличие влаги и динамику раскрытия. Важны также прогибы, осадки, смещения опор, коррозионные повреждения и фактические нагрузки. Опасным признаком может оказаться не широкая трещина, а узкий дефект, который быстро развивается после перепланировки, монтажа оборудования или изменения схемы опирания.
Обследование железобетонных конструкций позволяет установить механизм образования дефектов, определить фактические характеристики материалов и проверить расчётную работу элемента. Только после этого можно выбирать между наблюдением, герметизацией, инъектированием, восстановлением защитного слоя и разработкой расчётного решения.
Трещинообразование начинается, когда растягивающие напряжения превышают фактическую прочность бетона на растяжение. Источник напряжений может находиться как внутри материала, так и за пределами конструкции. В первом случае речь обычно идёт об усадке, температурном градиенте, химических процессах или коррозии арматуры. Во втором — о нагрузках, перемещениях опор, осадке основания и изменении пространственной работы здания.
Пластические усадочные трещины могут возникнуть в первые часы после укладки смеси. Если вода с поверхности испаряется быстрее, чем компенсируется внутренним влагообменом, поверхностный слой уменьшается в объёме и растрескивается. Наиболее неблагоприятны высокая температура воздуха, ветер, низкая влажность и отсутствие своевременного ухода за бетоном.
Усадка при высыхании развивается уже после набора начальной прочности. Свободное сокращение материала обычно не вызывает значительных напряжений, но в реальной конструкции деформация ограничивается арматурой, смежными элементами, фундаментом или ранее забетонированными участками. В результате возникают трещины возле жёстких сопряжений, углов проёмов, закладных деталей и мест резкого изменения сечения.
Риск повышают избыточное водоцементное отношение, нерациональный состав смеси, недостаточное армирование, большие расстояния между деформационными швами и нарушение технологии ухода. При диагностике важно отличить поверхностную усадочную сетку от глубоких трещин, вызванных ограниченной деформацией всего элемента.
При нагреве бетон расширяется, при охлаждении сокращается. Если перемещения ограничены, возникают внутренние усилия. В протяжённых стенах и перекрытиях причиной может быть отсутствие или неправильное устройство температурно-деформационных швов. В массивных фундаментах, стенах большой толщины и других объёмных элементах опасен температурный градиент, возникающий при гидратации цемента.
Температурные трещины способны изменять раскрытие в течение суток или сезона. Например, дефект может закрываться в тёплый период и снова раскрываться при охлаждении. Однократный осмотр не позволяет установить такую зависимость, поэтому измерения сопоставляют с температурой воздуха и поверхности конструкции.
Силовые трещины связаны с изгибом, растяжением, действием поперечной силы, кручением, продавливанием или местным смятием. Они возникают при перегрузке, недостаточном армировании, уменьшении рабочего сечения, ошибках проектирования и строительства. Дополнительные усилия могут появляться после устройства проёмов, демонтажа стен, переноса тяжёлого оборудования, надстройки этажей или изменения назначения помещений.
Внешняя нагрузка не обязательно превышает первоначальное проектное значение. Расчётная схема может измениться из-за повреждения опор, осадки фундамента, коррозии арматуры или выключения из работы соседнего элемента. В результате усилия перераспределяются, и трещины появляются в конструкциях, которые ранее работали без заметных дефектов.
В неповреждённом бетоне арматура защищена щелочной средой и достаточной толщиной защитного слоя. При карбонизации бетона, проникновении хлоридов, регулярном увлажнении или наличии трещин условия защиты ухудшаются. На поверхности стали образуются продукты коррозии, объём которых больше объёма исходного металла. Возникающее давление сначала вызывает продольные трещины вдоль стержней, а затем приводит к отслоению защитного слоя.
Такой процесс одновременно повреждает бетон и уменьшает рабочее сечение арматуры. Кроме того, ухудшается сцепление стали с бетоном. Поэтому при коррозионных трещинах недостаточно закрыть дефект с поверхности: требуется оценить глубину карбонизации, толщину защитного слоя, состояние стержней и причину поступления влаги или агрессивных веществ.
Классификация помогает сформировать диагностическую гипотезу, но не заменяет инструментальное исследование. Внешний рисунок дефекта указывает на вероятный механизм, однако одинаково выглядящие повреждения могут иметь разное происхождение. Окончательный вывод делают после сопоставления схемы трещин с армированием, нагрузками, деформациями и состоянием материалов.
| Вид трещины | Механизм образования | Характерные признаки | Что необходимо проверить | Возможное направление ремонта |
|---|---|---|---|---|
| Усадочная | Сокращение объёма бетона при испарении воды и высыхании в условиях ограниченной деформации | Сетка мелких трещин, раскрытия возле углов, проёмов, закладных деталей и жёстких сопряжений | Глубину дефектов, качество бетона, условия бетонирования, наличие пустот и слабого поверхностного слоя | Защитная обработка, герметизация или заполнение после подтверждения стабильности |
| Температурная | Неравномерный нагрев или охлаждение, ограничение температурных перемещений | Значительная протяжённость, связь с жёсткими заделками и швами, сезонное изменение раскрытия | Температурный режим, работу деформационных швов, закрепление элемента и динамику раскрытия | Восстановление швов, герметизация подвижного дефекта, изменение узлов или расчётное усиление |
| Силовая | Изгиб, растяжение, сдвиг, кручение, продавливание, местное смятие или осадка опор | Закономерное расположение относительно зон растяжения и опор, возможный рост под нагрузкой | Фактические нагрузки, армирование, прочность бетона, прогибы, опирание и расчётную схему | Ограничение нагрузки, восстановление монолитности и расчётное усиление элемента |
| Коррозионная | Увеличение объёма продуктов коррозии арматуры и внутреннее давление на защитный слой | Продольные трещины вдоль стержней, ржавые потёки, вспучивание и отслоение бетона | Потерю сечения арматуры, глубину карбонизации, содержание хлоридов, влажность и защитный слой | Удаление повреждённого бетона, обработка или замена арматуры, восстановление защитного слоя |
По глубине трещины подразделяют на поверхностные, глубокие и сквозные. Поверхностный дефект затрагивает наружный слой, но при длительном увлажнении также способен снижать долговечность. Глубокая трещина распространяется внутрь сечения и может влиять на его жёсткость. Сквозные дефекты особенно важны для резервуаров, подземных сооружений и ограждающих конструкций, поскольку нарушают герметичность.
По направлению различают нормальные, наклонные, продольные и хаотично расположенные трещины. Нормальные трещины в растянутой зоне изгибаемого элемента обычно развиваются примерно перпендикулярно его продольной оси. Наклонные раскрытия возле опор могут быть связаны с поперечной силой. Продольные дефекты встречаются при коррозии арматуры, нарушении анкеровки, раскалывании бетона и местных напряжениях.
По динамике выделяют стабильные и активные трещины. Стабильность нельзя определять по одному осмотру или по целостности установленного маяка через несколько дней. Необходимо учитывать точность измерений, продолжительность наблюдения, сезонные колебания температуры и изменение эксплуатационных нагрузок.
По влиянию на конструкцию дефекты могут быть неконструкционными и конструкционными. Неконструкционные трещины в основном влияют на внешний вид, влагопроницаемость и долговечность. Конструкционные связаны с расчётной работой элемента и могут указывать на недостаточную прочность, жёсткость или трещиностойкость. Такое разделение устанавливают не визуально, а по результатам обследования и расчёта.
Диагностику начинают со сбора исходных данных. Изучают проектную и исполнительную документацию, журналы работ, сведения о ремонтах, перепланировках, протечках и изменениях технологического режима. У собственника или эксплуатирующей организации уточняют время обнаружения трещин и события, которые могли предшествовать их появлению.
На объекте устанавливают фактическую конструктивную схему: размеры сечений и пролётов, условия опирания, расположение швов, связи между элементами и характер передачи нагрузок. Проектные чертежи обязательно сопоставляют с реальным исполнением. Расхождения могут быть связаны с отступлениями при строительстве, поздними перепланировками, устройством проёмов и заменой оборудования. Во время визуального обследования трещины наносят на дефектные схемы. Для каждой характерной зоны фиксируют направление, длину, ширину раскрытия, состояние кромок, наличие влаги, высолов и ржавых потёков. Одновременно отмечают прогибы, сколы, участки отслоения, повреждения швов и следы предыдущего ремонта.
Программа инструментальных исследований формируется с учётом предполагаемой причины и обычно предусматривает:
Прочность бетона оценивают механическими методами неразрушающего контроля, ультразвуковым методом и, при необходимости, испытанием образцов, отобранных из конструкции. Приборные показания нельзя механически переводить в класс бетона без корректной градуировочной зависимости. На результат влияют влажность, возраст, состав бетона, состояние поверхности и направление испытания.
Ультразвуковой контроль помогает оценивать однородность материала и при наличии обоснованной методики — его прочность. Однако изменение скорости ультразвука само по себе не доказывает наличие глубокой трещины или потерю несущей способности. Результаты сопоставляют с другими методами, а наиболее ответственные выводы подтверждают локальными вскрытиями или испытанием кернов.
Положение арматуры предварительно определяют приборами, после чего в выбранных местах удаляют небольшой участок защитного слоя. Вскрытие позволяет проверить количество и диаметр стержней, их профиль, расположение, степень коррозии и сцепление с бетоном. Если обнаружено уменьшение сечения, его учитывают в расчёте, а не заменяют номинальным диаметром из проекта.
Для коррозионных повреждений дополнительно определяют глубину карбонизации, влажностное состояние и при необходимости содержание хлоридов. Важно обследовать не только участок с видимым отколом, но и соседние зоны: под внешне целым защитным слоем могут находиться отслоения и развивающаяся коррозия.
Заключительный этап диагностики — поверочный расчёт. Расчётную модель формируют по фактической схеме и результатам измерений. В ней учитывают геометрию элемента, прочность бетона, реальное армирование, потерю сечения стали, действующие нагрузки, дефекты опирания и возможное перераспределение усилий. Проверки выполняют по несущей способности, трещиностойкости и деформациям. В результате устанавливают техническое состояние элемента и условия его дальнейшей эксплуатации.

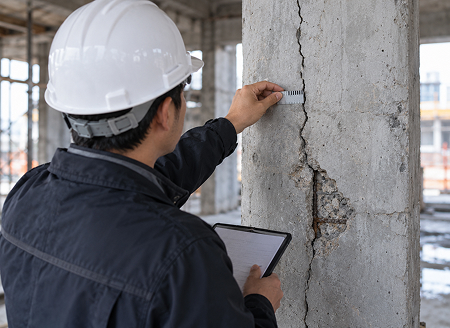

Ширину раскрытия измеряют в характерных точках: в месте максимального раскрытия, возле концов дефекта, в зоне пересечения с арматурой и рядом с опорами или концентраторами напряжений. Для измерений применяют оптические лупы, микроскопы, щупы и электронные трещиномеры. Выбранный прибор должен обеспечивать точность, соответствующую ожидаемым изменениям.
Все контрольные точки маркируют и привязывают к дефектной схеме. В журнале указывают дату, показание, температуру, состояние поверхности и режим работы объекта. Если трещина изменяется под действием оборудования или временной нагрузки, фиксируют состояние конструкции в момент измерения.
Глубину нельзя надёжно определить только по ширине на поверхности. Для оценки используют доступ с противоположной стороны, локальные вскрытия, ультразвуковые методы и другие исследования. Метод выбирают с учётом геометрии элемента, армирования и требуемой точности. Полученное значение необходимо рассматривать вместе с направлением трещины и её положением относительно рабочей зоны сечения.
Для определения активности устанавливают контрольные устройства. Гипсовый или стеклянный маяк фиксирует факт заметного перемещения, но практически не показывает его величину и направление. Кроме того, сам маяк может разрушиться от удара, температурной деформации или слабого сцепления с поверхностью. Для количественного наблюдения применяют пластинчатые индикаторы, деформометры и электронные датчики.
Период мониторинга должен охватывать воздействие, которое предположительно вызывает раскрытие. Для температурных трещин это может быть сезонный цикл. При осадке основания наблюдения сопоставляют с геодезическими измерениями. На производственном объекте учитывают включение оборудования, вибрацию и изменение технологической нагрузки.
Универсального значения допустимого раскрытия для всех конструкций не существует. Предельные значения зависят от назначения элемента, продолжительности действия нагрузки, требований к трещиностойкости, окружающей среды, наличия предварительного напряжения и необходимости обеспечить герметичность. Допустимая ширина для внутреннего перекрытия в сухом помещении и для резервуара или наружной конструкции в агрессивной среде будет различаться.
Мониторинг не должен подменять противоаварийные меры. Если раскрытие быстро увеличивается, одновременно растёт прогиб, разрушается сжатая зона бетона, смещается опора или нарушается анкеровка арматуры, ожидать окончания длительного цикла наблюдений нельзя. Необходимо ограничить доступ и нагрузки, установить временные поддерживающие устройства и провести срочную оценку безопасности.
Ремонт назначают по результатам диагностики, а не по одному размеру трещины. Сначала определяют цель работ: остановить поступление воды, восстановить защиту арматуры, заполнить внутреннюю полость, вернуть монолитность сечения или повысить несущую способность. Один ремонтный материал не может одинаково эффективно решить все эти задачи.
Стабильные поверхностные трещины, не влияющие на расчётную работу элемента, могут быть закрыты защитным или герметизирующим материалом. Перед нанесением удаляют загрязнения, непрочный бетон и старые покрытия, после чего подготавливают основание по требованиям выбранной системы.
Для активного неконструкционного дефекта необходим материал, способный воспринимать ожидаемое перемещение. Жёсткая заделка подвижной трещины обычно приводит к повторному раскрытию по границе ремонта или на соседнем участке. При этом применение эластичного герметика не является допустимой заменой расчётному восстановлению силовой трещины.
Инъектирование применяют, когда материал необходимо доставить внутрь трещины или системы полостей. Состав нагнетают через пакеры под контролируемым давлением. Для сухих стабильных трещин, где требуется восстановить конструкционную целостность, могут применяться эпоксидные материалы. Для остановки активных протечек используют специализированные полиуретановые системы. Цементные и микроцементные составы подходят для определённых раскрытий и объёмных полостей.
До начала работ устанавливают влажность дефекта, наличие воды под давлением, загрязнение кромок, предполагаемый объём полости и требуемую способность материала передавать усилия. Давление нагнетания ограничивают, чтобы не вызвать дополнительное раскрытие или повреждение защитного слоя. Для ответственных участков проводят пробное инъектирование и последующий контроль заполнения.
Повреждённый и отслоившийся бетон удаляют до прочного основания. Арматуру очищают и измеряют фактическую потерю сечения. Если оставшейся площади недостаточно, стержни восстанавливают или дополняют по проекту. После подготовки стали наносят предусмотренную системой защиту, восстанавливают геометрию элемента ремонтным составом и обеспечивают требуемую толщину защитного слоя.
Обязательная часть решения — устранение причины коррозии. Необходимо ликвидировать протечки, восстановить гидроизоляцию и водоотвод, защитить конструкцию от агрессивной среды. Если оставить источник увлажнения, коррозия продолжится за границей отремонтированного участка.
Если расчёт не подтверждает прочность, жёсткость или устойчивость элемента, локальной заделки недостаточно. Проектное решение может предусматривать увеличение сечения, устройство железобетонной или стальной обоймы, внешнее армирование, применение композитных материалов, установку дополнительных опор или изменение схемы передачи усилий.
Метод выбирают с учётом причины повреждения и состояния основания. Композитное армирование требует прочного подготовленного бетона, надёжной анкеровки и решения вопроса огнезащиты. Стальные элементы рассчитывают на совместную работу с существующей конструкцией и защищают от коррозии. При устройстве железобетонной обоймы обеспечивают сцепление старого и нового бетона, передачу усилий и правильную последовательность нагружения.
Усиление конструкций должно выполняться по проекту, содержащему расчёт, чертежи узлов, требования к материалам, порядок разгружения и последовательность производства работ. После завершения ремонта проводят контроль качества, а для ответственных или ранее активных дефектов назначают повторные измерения в процессе эксплуатации.
Трещина в бетоне не оценивается отдельно от конструкции. Усадочные, температурные, силовые и коррозионные дефекты различаются механизмом образования, динамикой и влиянием на безопасность. Правильный вывод требует анализа расположения трещины, фактического армирования, прочности бетона, действующих нагрузок и состояния опор.
Измерение ширины раскрытия даёт только один из диагностических параметров. Для определения технического состояния его сопоставляют с глубиной и направлением дефекта, результатами мониторинга, данными геодезического контроля и поверочного расчёта. Особенно важно установить, стабилизировался процесс или продолжает развиваться.
Технологию ремонта выбирают после установления причины повреждения. Поверхностная герметизация защищает от проникновения влаги, инъектирование заполняет внутренние трещины, восстановление защитного слоя устраняет последствия коррозии, а расчётное усиление компенсирует недостаточную несущую способность. Такой подход позволяет устранить не только видимый дефект, но и механизм, который привёл к его появлению.
