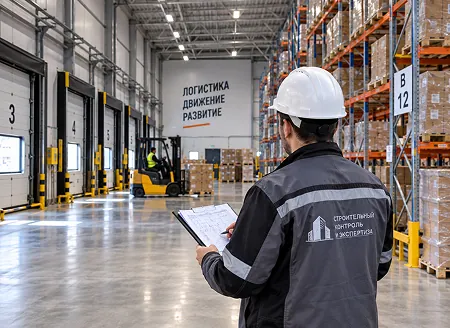

Техническое обследование склада и логистического комплекса

Обследование складских и логистических комплексов необходимо перед вводом объекта в эксплуатацию, покупкой недвижимости, реконструкцией, установкой новых стеллажей или увеличением интенсивности грузооборота. Работа позволяет определить фактическое состояние здания, выявить опасные дефекты и проверить, соответствуют ли предполагаемые нагрузки возможностям конструкций.

Главная задача специалистов состоит не в составлении перечня трещин и повреждений, а в подготовке обоснованного ответа на практические вопросы: можно ли эксплуатировать склад в существующем режиме, где требуется ремонт, выдержит ли пол выбранную технику, допустима ли установка многоярусных стеллажей и какие мероприятия необходимо выполнить до реконструкции.

Когда необходимо техническое обследование склада

Складские здания часто работают в более напряжённом режиме, чем обычные административные или торговые объекты. На конструкции воздействуют значительные сосредоточенные нагрузки от стеллажей, колёсное давление погрузчиков, вибрации, удары техники, перепады температуры и повышенная влажность. При этом первоначальное назначение здания и фактическая схема его эксплуатации нередко различаются.

Проверка особенно важна, если собственник планирует изменить технологию хранения. Переход от напольного складирования к высотным стеллажам может незначительно изменить среднюю нагрузку на площадь, но резко увеличить давление под опорами рам. Аналогичная ситуация возникает при замене лёгких электрических штабелёров тяжёлыми погрузчиками: определяющим становится не общий вес техники, а нагрузка на колесо, площадь контакта шины с полом, частота движения и характер торможения.

Техническое обследование рекомендуется проводить в следующих случаях:

• перед покупкой, арендой или вводом складского объекта в эксплуатацию;
• до реконструкции, перепланировки, устройства антресолей и изменения высоты хранения;
• при установке новых фронтальных, набивных, консольных или мезонинных стеллажей;
• перед увеличением массы грузов, плотности складирования или интенсивности движения техники;
• при появлении трещин, просадок, выбоин, перепадов высот и разрушении защитного покрытия пола;
• после наезда погрузчика на колонну, стойку стеллажа, ворота или ограждающую конструкцию;
• при протечках кровли, затоплении, пожаре, промораживании или длительном простое здания;
• если проектная и исполнительная документация отсутствует либо не соответствует фактическому состоянию объекта;
• при необходимости подтвердить допустимые нагрузки для страхования, проектирования или безопасной эксплуатации.

Отдельным основанием становится обнаружение системных эксплуатационных признаков: погрузчики раскачиваются в проходах, стеллажные рамы отклоняются от вертикали, ворота начинают заклинивать, в деформационных швах регулярно разрушаются кромки, а после дождей или мойки вода скапливается на одних и тех же участках. Такие проявления могут указывать не только на износ покрытия, но и на деформации основания, недостаточную жёсткость конструкций или нарушение водоотведения.

Программа обследования и сбор исходных данных

Состав работ определяют не только площадь и возраст здания. Важно понимать назначение склада, характеристики грузов, режим работы, тип техники, параметры стеллажей и планируемые изменения. Поэтому перед выездом специалисты изучают доступную документацию и формируют программу обследования с учётом конкретной задачи заказчика.

В исходные данные желательно включить:

• архитектурные и конструктивные чертежи здания;
• результаты инженерно-геологических изысканий;
• исполнительную документацию и акты скрытых работ;
• паспорта стеллажей, ворот, доклевеллеров и подъёмного оборудования;
• сведения о предыдущих ремонтах, авариях и усилении конструкций;
• планы расстановки стеллажей и маршруты движения техники;
• данные о массе палет, высоте хранения и способе размещения грузов;
• характеристики погрузчиков, штабелёров и комплектовщиков заказов;
• технологические требования к температуре, влажности, освещённости и воздухообмену;
• информацию о будущей реконструкции или изменении складской технологии.

Если документация утрачена, обследование начинают с обмеров. Уточняют геометрическую схему здания, шаг колонн, пролёты, отметки перекрытий, расположение связей, проёмов и деформационных швов. Конструкции вскрывают в обоснованных точках, чтобы определить толщину элементов, армирование, узлы соединения и состав пола. Количество вскрытий назначают так, чтобы получить достоверные данные и не создавать неоправданных повреждений.

Работы обычно включают визуальный осмотр, инструментальные измерения и поверочные расчёты. На первом этапе фиксируют дефекты и определяют участки, требующие подробной проверки. Затем измеряют геометрию, параметры материалов и развитие повреждений. При необходимости применяют нивелирование, ультразвуковой и ударно-импульсный контроль бетона, измерение толщины металла, поиск арматуры, отбор образцов, вскрытие слоёв пола и лабораторные испытания.

Программа должна учитывать доступность конструкций. Стеллажи, подвесные коммуникации, огнезащита и хранящиеся товары могут закрывать значительную часть колонн, связей и покрытия. Если осмотреть критические зоны невозможно, это указывают в заключении и предусматривают дополнительные работы после освобождения участков. Нельзя распространять результаты осмотра нескольких доступных мест на всё здание без анализа повторяемости конструктивной схемы и условий эксплуатации.

Обследование промышленных полов и защитных покрытий

Пол склада одновременно воспринимает статические, сосредоточенные, колёсные и динамические нагрузки. Для безопасной эксплуатации недостаточно оценить только состояние верхнего покрытия. Необходимо различать финишный слой, бетонную плиту, подстилающие слои и грунтовое основание. Внешне прочная поверхность не гарантирует достаточную несущую способность всей конструкции, а локальное разрушение топпинга не всегда означает потерю прочности плиты.

Какие дефекты выявляют при осмотре

На поверхности пола фиксируют трещины, выбоины, отслоения, пыление, сколы кромок и следы неравномерной осадки. Отдельно обследуют рабочие, усадочные и деформационные швы. Разрушенные края шва создают ударные нагрузки на колёса техники и плиту, увеличивают вибрацию и ускоряют износ ходовой части погрузчиков.

К характерным дефектам складского пола относятся:

• силовые и усадочные трещины, в том числе с раскрытием и перепадом по высоте;
• просадки отдельных карт и образование ступеней между соседними участками;
• выбоины и разрушение бетона на маршрутах движения погрузчиков;
• сколы и выкрашивание кромок температурно-усадочных швов;
• отслоение полимерного покрытия или упрочнённого верхнего слоя;
• пыление, истирание и снижение противоскользящих свойств поверхности;
• следы капиллярного увлажнения, протечек и химического воздействия;
• локальные прогибы или вибрации плит перекрытия;
• неровности, мешающие работе высотной и узкопроходной техники.

Трещины оценивают по расположению, длине, раскрытию, глубине и динамике развития. Сетка поверхностных усадочных трещин и сквозная силовая трещина требуют разных решений. Если противоположные края смещены по вертикали, это может свидетельствовать о потере контакта плиты с основанием, просадке грунта или разрушении передачи нагрузки через шов.

Как проверяют ровность и несущую способность пола

Требования к ровности зависят от используемой техники и высоты подъёма груза. Отклонение, почти незаметное при обычном напольном хранении, может стать критичным в узком проходе между высокими стеллажами. Наклон погрузчика на уровне пола увеличивается по мере подъёма вил, поэтому универсального допуска без учёта технологии склада не существует. Полученные измерения сопоставляют с проектом, требованиями изготовителя техники и параметрами стеллажной системы.

Для оценки пола выполняют геодезическую съёмку, измеряют локальные неровности и перепады в швах, определяют толщину плиты и положение арматуры. Прочность бетона предварительно оценивают неразрушающими методами, а при необходимости подтверждают испытанием образцов. Вскрытия позволяют проверить армирование, конструкцию швов, состояние гидроизоляции, утеплителя и подстилающих слоёв.

Расчёт выполняют для фактических схем нагружения. Среднее значение в килограммах на квадратный метр подходит только для предварительной оценки. Для полноценной проверки учитывают:

• сосредоточенные усилия под пятами стеллажных рам;
• расстояния между стойками и размеры опорных пластин;
• нагрузки на колёса погрузчиков и площадь контакта шин;
• динамический эффект при разгоне, торможении и прохождении неровностей;
• повторяемость движения по одним и тем же маршрутам;
• распределённую нагрузку от напольного хранения;
• совместное действие стеллажей, техники и временно размещённых грузов;
• расположение швов, краёв плиты, колонн и технологических каналов.

Особенно внимательно проверяют места установки крайних стоек, участки рядом со швами и зоны, где в плите проходят каналы или инженерные коммуникации. Даже прочный пол может оказаться непригодным для анкеровки стеллажей, если толщина плиты недостаточна, арматура расположена слишком близко к точке сверления либо под опорой находится шов.

Проверка стеллажей и несущих конструкций здания

Стеллажи и строительный каркас являются разными системами. Удовлетворительное состояние колонн и ферм здания не подтверждает безопасность оборудования для хранения. И наоборот, исправные стеллажи не компенсируют недостаточную несущую способность пола или перекрытия. Эти элементы проверяют раздельно, после чего анализируют их взаимодействие.

Стеллажные системы

При обследовании уточняют тип стеллажей, их высоту, схему установки, количество ярусов и допустимую массу грузовых единиц. Фактическую конфигурацию сопоставляют с паспортом, монтажными чертежами и табличками грузоподъёмности. Самовольное изменение высоты ярусов, перестановка балок или удаление связей способно изменить расчётную схему всей секции.

Специалисты проверяют:

• стойки, балки, раскосы, соединители и фиксаторы от выпадения;
• опорные пластины, анкеры и качество примыкания стоек к полу;
• вертикальность рам и прямолинейность рядов;
• деформации после ударов складской техники;
• коррозию, трещины сварных соединений и ослабление болтов;
• наличие отбойников, защит стоек и ограничителей палет;
• соответствие фактических грузов указанной грузоподъёмности;
• состояние настилов, консолей, лестниц и площадок обслуживания;
• достаточность проходов и отсутствие контакта грузов с конструкциями здания.

Даже небольшая вмятина в тонкостенной стойке требует оценки, поскольку профиль работает как часть пространственной рамы. Нельзя выправлять повреждённую стойку нагревом, приваривать случайные накладки или заменять элемент деталью другого производителя без расчётного обоснования. Наиболее безопасное решение для серьёзно деформированного участка — временная разгрузка секции и замена элемента в соответствии с документацией системы.

Область применения нормативных требований зависит от типа оборудования. Например, регулируемые палетные и полочные стеллажи рассматриваются разными стандартами. Самонесущие высотные системы, в которых стеллажи участвуют в восприятии нагрузок от ограждений или кровли, требуют отдельного анализа как полноценное сооружение. Для автоматизированных комплексов также проверяют направляющие, геометрию путей и требования изготовителя оборудования.

Несущие и ограждающие конструкции

Обследование здания начинают с оснований и фундаментов, после чего переходят к колоннам, связям, балкам, фермам, плитам и конструкциям покрытия. Такая последовательность помогает установить причины повреждений. Например, перекос ворот может быть следствием неисправности направляющей, деформации стойки фахверка или неравномерной осадки фундаментов.

В железобетонных конструкциях выявляют трещины, сколы, коррозию арматуры, следы замачивания и недостаточную длину опирания. В металлическом каркасе проверяют местную потерю устойчивости, прогибы, коррозионное уменьшение сечений, состояние сварных швов, болтовых соединений и огнезащиты. Для деревянных элементов, если они присутствуют, оценивают влажность, биологические повреждения, трещины и состояние опорных зон.

Кровлю и ограждающие конструкции нельзя исключать из программы. Протечки ускоряют коррозию металла, разрушают утеплитель и создают опасность для товаров и электросетей. Осматривают несущие элементы покрытия, прогоны, профилированный настил, узлы крепления сэндвич-панелей, водостоки, примыкания и места установки нового оборудования. Дополнительные нагрузки от вентиляционных установок, солнечных панелей или подвесных коммуникаций должны быть отражены в расчётной модели.

Ворота, доковые зоны и участки движения транспорта

Ворота и погрузочные доки работают в условиях интенсивных циклических воздействий. Они воспринимают вибрации, удары автомобилей и погрузчиков, температурные перепады и загрязнение. Неисправность ворот влияет не только на тепловой режим: падение полотна, разрушение крепления направляющей или самопроизвольное движение платформы создают прямую угрозу персоналу.

При обследовании секционных, рулонных, откатных и противопожарных ворот оценивают состояние полотна, направляющих, валов, пружин, тросов, приводов и креплений. Проверяют геометрию проёма, деформации перемычек и стоек, надёжность анкеровки оборудования к конструкциям здания. У автоматических систем контролируют концевые выключатели, фотоэлементы, чувствительные кромки, аварийную остановку и возможность ручного разблокирования.

Для противопожарных ворот важна согласованная работа с системой пожарной сигнализации. Полотно должно закрываться без препятствий, а складируемые товары, техника и временные ограждения не должны попадать в зону его движения. Одного осмотра полотна недостаточно: оценивают привод, алгоритм управления, состояние огнестойкого заполнения и примыкание к противопожарной преграде.

В доковой зоне обследуют:

• уравнительные платформы, подъёмные механизмы и шарнирные соединения;
• рамы и места крепления доклевеллеров к строительным конструкциям;
• отбойники, направляющие для колёс и ограничители движения автомобиля;
• краевые участки пола, рампы и наружные подъездные плиты;
• навесы, герметизаторы проёмов и примыкания фасадных панелей;
• уклоны площадок и работу систем поверхностного водоотведения;
• следы ударов, просадки, разрушение бетона и коррозию закладных деталей;
• безопасность перехода между кузовом автомобиля и полом склада.

Колёсные нагрузки на рампе отличаются от воздействий внутри склада. Здесь возможны тяжёлые грузовые автомобили, тормозные усилия, удары при маневрировании и замачивание основания. Поэтому разрушение кромки дока или просадку подъездной плиты нельзя устранять только поверхностным ремонтом: сначала устанавливают состояние основания и причину деформации.

Инженерные системы и расчёт допустимых нагрузок

Инженерные сети оценивают с учётом фактической технологии хранения. Для обычного сухого склада, холодильной камеры, фармацевтического комплекса и центра обработки пищевой продукции требуются разные режимы температуры, влажности, воздухообмена и санитарной обработки. Изменение назначения помещений может потребовать модернизации сетей даже при исправном состоянии строительных конструкций.

Обследование складских и логистических комплексов должно охватывать следующие системы:

• электроснабжение, распределительные устройства, кабельные линии и заземление;
• рабочее, аварийное и эвакуационное освещение;
• отопление, вентиляцию и при необходимости кондиционирование;
• холодоснабжение и защиту конструкций от конденсата и промерзания;
• хозяйственно-питьевой, производственный и противопожарный водопровод;
• канализацию, внутренние водостоки и наружное водоотведение;
• пожарную сигнализацию, оповещение, автоматическое пожаротушение и противодымную защиту;
• слаботочные сети, диспетчеризацию и системы контроля доступа;
• зарядные зоны аккумуляторной техники и местную вентиляцию, если она требуется технологией.

Особое внимание уделяют взаимному расположению коммуникаций и стеллажей. После изменения складской схемы балки и товары могут перекрывать светильники, датчики, оросители и вентиляционные решётки. Стойки иногда устанавливают над люками, каналами или трубопроводами, а анкеры при монтаже повреждают скрытые сети. Поэтому фактическую трассировку коммуникаций желательно установить до бурения пола и окончательной расстановки оборудования.

При проверке противопожарных систем учитывают высоту хранения, характеристики продукции и упаковки, конфигурацию стеллажей, размеры проходов и фактическое размещение оросителей. Изменение вида груза или высоты складирования может потребовать пересмотра проектных решений. Итоговое заключение по строительным конструкциям не заменяет отдельные процедуры проверки пожарной безопасности, испытания оборудования и регламентное техническое обслуживание систем.

Как определяют допустимую нагрузку

Допустимую нагрузку нельзя назначить только по визуальному состоянию здания или по прочности бетона в одной точке. Специалисты восстанавливают расчётную схему, определяют фактические сечения и характеристики материалов, учитывают обнаруженные дефекты и выполняют поверочные расчёты. Нагрузки и их сочетания принимают с учётом назначения конструкций и реального режима эксплуатации.

Для каждой зоны склада может быть установлен свой набор ограничений:

• максимальная равномерно распределённая нагрузка на пол или перекрытие;
• предельное усилие под одной стойкой стеллажа;
• допустимые размеры и минимальная площадь опорной пластины;
• ограничение нагрузки на колесо складской техники;
• требования к расположению стоек относительно швов и краёв плит;
• допустимая масса одной палеты и суммарная нагрузка на ярус;
• ограничения для антресолей, площадок и подвесного оборудования;
• зоны, где установка тяжёлого оборудования запрещена без усиления.

Расчётное значение должно быть привязано к понятной схеме приложения нагрузки. Формулировка «пол выдерживает пять тонн» не имеет инженерного смысла без указания площади, числа опор, размеров пятна контакта и места установки. Одинаковая масса может безопасно распределяться по большой площади или вызывать продавливание и трещинообразование под небольшой опорной пластиной.

Если несущей способности недостаточно, рассматривают увеличение опорных пластин, устройство распределительных элементов, локальное усиление плиты, инъектирование пустот, восстановление основания или замену отдельных участков пола. Для несущего каркаса могут потребоваться усиление колонн и балок, дополнительные связи, ремонт соединений и восстановление антикоррозионной либо огнезащитной системы. Конкретное решение принимают только после расчёта и оценки возможности выполнения работ без нарушения устойчивости объекта.

Техническое заключение и безопасная эксплуатация склада

Результатом обследования становится техническое заключение, в котором приведены исходные данные, описание объекта, применённые методы, схемы расположения дефектов, результаты измерений и поверочных расчётов. В документе должна быть установлена категория технического состояния конструкций и сформулирован однозначный вывод о возможности дальнейшей эксплуатации, реконструкции или изменения складской технологии.

Хорошее заключение не ограничивается общей рекомендацией «выполнить ремонт». В нём указывают опасные зоны, допустимые схемы нагружения, очередность мероприятий и условия временной эксплуатации. Если требуется разгрузить стеллажную секцию, ограничить движение техники, установить страховочные элементы или организовать наблюдение за трещиной, соответствующие меры должны быть сформулированы так, чтобы их можно было выполнить и проконтролировать.

Для проектировщика заключение служит основанием при разработке реконструкции и усиления. Для собственника оно помогает оценить необходимые затраты, избежать покупки объекта со скрытыми ограничениями и установить безопасный режим работы. Для эксплуатирующей организации документ становится основой для планирования ремонтов, маркировки зон хранения и контроля нагрузок.

Безопасность склада определяется не максимальной паспортной нагрузкой отдельного элемента, а согласованностью всей системы. Пол должен воспринимать усилия от стеллажей и техники, каркас — нагрузки от покрытия и оборудования, ворота и доки — обеспечивать безопасную погрузку, а инженерные и противопожарные системы — соответствовать реальной технологии хранения. Комплексная проверка позволяет обнаружить слабое звено до того, как оно приведёт к остановке работы, повреждению товаров или аварийной ситуации.
