Обследование зданий после пожара проводят, чтобы установить границы повреждённых зон, определить фактические характеристики материалов и оценить остаточную несущую способность конструкций. По результатам проверки принимают решение о возможности дальнейшей эксплуатации, выполнении ремонта, усилении отдельных элементов или демонтаже опасной части объекта.
Вывод нельзя делать только по цвету бетона, количеству копоти или величине прогиба металлической балки. Интенсивность воздействия в разных помещениях и даже на разных участках одного элемента может существенно отличаться. Поэтому обследование объединяет анализ обстоятельств пожара, сплошной осмотр, инструментальные исследования, лабораторные испытания и поверочные расчёты.
Повреждения после пожара зависят не только от максимальной температуры. Значение имеют продолжительность нагрева, скорость распространения огня, расположение очага, вид горевших материалов, работа систем пожаротушения, условия вентиляции и способ охлаждения конструкций. Кратковременное локальное воздействие и длительный объёмный пожар при одинаковой предполагаемой температуре могут привести к разным последствиям.
Внешний вид также не всегда отражает глубину повреждения. На поверхности железобетонной конструкции могут отсутствовать крупные сколы, но внутри материала уже развиваются температурные микротрещины. Стальная балка после охлаждения способна выглядеть целой, хотя она получила остаточный прогиб, местную потерю устойчивости или повреждение соединений.
Во время пожара и последующего тушения на конструкции воздействуют несколько факторов:
Особенно опасно нарушение пространственной работы здания. Отдельная колонна или балка может сохранять достаточную прочность, но деформация связей, дисков перекрытий или узлов сопряжения изменяет расчётную схему всего каркаса. Поэтому специалисты оценивают как отдельные элементы, так и их совместную работу.
Акт о пожаре и документы о причинах возгорания не заменяют техническое обследование. Они содержат важные исходные сведения, однако не подтверждают несущую способность строительных конструкций. Аналогично обычный визуальный осмотр не позволяет определить глубину повреждённого слоя бетона или остаточные механические характеристики стали.
До начала детальных исследований необходимо обеспечить безопасность специалистов и других лиц. Доступ в пострадавшую часть здания организуют только после завершения аварийно-спасательных мероприятий и предварительной оценки риска обрушения. Опасные зоны ограждают, а неустойчивые элементы при необходимости временно закрепляют по специально разработанному решению.
Первичный осмотр начинают с безопасного расстояния. Оценивают состояние фасадов, покрытия, наружных стен, колонн, лестниц, козырьков и навесных элементов. Проверяют, нет ли отклонений от вертикали, провисания кровли, разрывов связей, выпучивания стен и фрагментов, способных упасть.
Внутри здания последовательно фиксируют:
На этом этапе не следует без необходимости удалять копоть, обрушившуюся отделку и другие следы пожара. Они помогают установить направление развития огня, продолжительность воздействия и границы температурных зон. Кроме того, преждевременная расчистка может уничтожить сведения, необходимые для расследования причин происшествия.
Для подготовки программы работ собирают проектную и исполнительную документацию, сведения о материалах и огнезащите, данные о ремонтных работах и предыдущих дефектах. Изучают время обнаружения и тушения пожара, предполагаемое расположение очага, длительность горения, работу автоматических систем, применённые средства тушения и фотографии, сделанные во время происшествия.
По результатам первичного осмотра определяют конструкции, требующие немедленной разгрузки или временного крепления. Если имеются признаки потери устойчивости, значительные прогибы или разрушенные опорные участки, детальное обследование выполняют после реализации противоаварийных мероприятий.
Пожар редко воздействует на всё здание равномерно. В одном помещении температура под перекрытием может быть существенно выше, чем у пола, а колонна со стороны очага повреждается сильнее противоположной грани. Поэтому объект делят на участки с различной интенсивностью термического воздействия.
При картировании учитывают:
В предварительной схеме обычно выделяют участки слабого, среднего и сильного повреждения, а также зоны обрушения. Границы уточняют после инструментальных исследований. Деление необходимо не только для описания последствий: от него зависит расположение контрольных точек, вскрытий и мест отбора образцов.
Неповреждённые участки используют для сравнения. Например, показатели бетона в зоне пожара сопоставляют с данными по аналогичным элементам того же здания, которые не подвергались нагреву. Такой подход помогает отделить последствия пожара от первоначальной неоднородности материала, строительных дефектов и эксплуатационного износа.
Температуру воздействия нельзя достоверно назначить по одному признаку. Цвет бетона, состояние лакокрасочного покрытия или деформация пластиковых деталей дают ориентировочную информацию, но зависят от состава материала и продолжительности нагрева. Вывод делают по совокупности данных и проверяют его результатами исследований конструкций.
Для каждого несущего элемента фиксируют положение относительно очага, число нагревавшихся сторон и характер охлаждения. Колонна, нагретая с одной стороны, получает не только снижение прочности материала, но и температурное искривление. Для балки или фермы важны температура нижнего пояса, состояние опор и наличие ограничений температурному расширению.
При нагреве из бетона удаляется свободная и химически связанная влага, развивается сеть микротрещин, изменяются свойства цементного камня и нарушается сцепление с заполнителем. Неравномерный нагрев вызывает отслоение поверхностных участков. При интенсивном пожаре возможны взрывное разрушение защитного слоя и оголение арматуры.
Во время визуального обследования железобетона фиксируют:
Поверхностный слой после нагрева может иметь характеристики, значительно отличающиеся от бетона в глубине конструкции. Поэтому единичное измерение склерометром не даёт достаточных оснований для вывода о прочности всего сечения. Результат зависит от состояния поверхности, влажности, карбонизации, расположения крупного заполнителя и температурных повреждений.

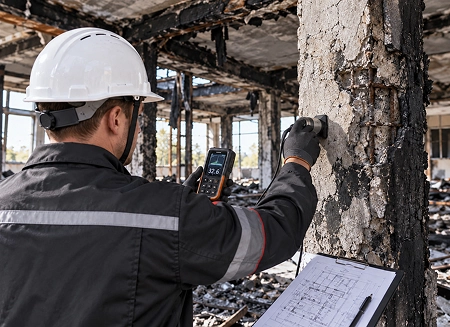

Для оценки бетона применяют сочетание неразрушающих и прямых методов. Ультразвуковой контроль помогает выявлять неоднородность и изменение структуры материала. Методы упругого отскока и ударного импульса используют для сравнительной оценки, а отрыв со скалыванием позволяет получить более прямую связь с прочностью бетона.
При ответственных выводах или выраженной неоднородности отбирают керны. Их исследуют в лаборатории, определяя прочность и глубину повреждённого слоя. Места отбора назначают в разных температурных зонах и на неповреждённых контрольных участках. Перед сверлением уточняют расположение рабочей арматуры, чтобы не ослабить конструкцию.
Инструментальная программа может включать:
Остаточную несущую способность определяют по эффективному сечению, которое сохраняет требуемые характеристики после пожара. Ослабленный поверхностный слой не учитывают как полноценную часть конструкции. Одновременно оценивают состояние арматуры, её сцепление с бетоном и возможность совместной работы материалов после ремонта.
Особого внимания требуют предварительно напряжённые конструкции. Высокая температура может привести к снижению натяжения арматуры, изменению прогиба и повреждению анкеров. Внешне умеренные дефекты не исключают существенного изменения напряжённого состояния, поэтому оценка таких элементов требует специальных исследований и расчётов.
Сталь быстро нагревается и при повышении температуры временно теряет прочность и жёсткость. В результате балки и фермы получают большие прогибы, колонны теряют устойчивость, а в соединениях возникают дополнительные усилия. После охлаждения часть свойств может восстановиться, но остаточные деформации и изменения материала необходимо проверять отдельно.
Обследование зданий после пожара включает проверку следующих параметров металлического каркаса:
Отсутствие значительного прогиба не подтверждает сохранность элемента. Стальная конструкция могла находиться под небольшой нагрузкой во время пожара, но получить изменение механических свойств. Если предполагаемая температура воздействия была высокой или неизвестен класс стали, могут потребоваться измерение твёрдости, спектральный анализ и испытание образцов.
Особое внимание уделяют соединениям. Температурные деформации способны повредить сварной шов, сместить опорную плиту, деформировать фасонку или изменить натяжение высокопрочных болтов. Усиление только основного профиля без проверки узла не восстанавливает надёжность системы.
В кирпичной и каменной кладке проверяют трещины, выпучивание, расслоение, разрушение раствора и состояние опирания перекрытий. Разные виды кирпича, камня и раствора неодинаково реагируют на нагрев и резкое охлаждение. Декоративная облицовка может скрывать повреждение основной стены, поэтому при необходимости выполняют локальные вскрытия.
Нагрев с одной стороны способен вызвать температурное искривление стены и потерю устойчивости. Опасными признаками являются отклонение из плоскости, протяжённые вертикальные трещины, разрушение простенков и ослабление участков под балками. Состояние кладки оценивают совместно с перекрытиями и связями, которые обеспечивают её устойчивость.
Для древесины определяют глубину обугливания и оставшееся рабочее сечение. Проверяют узлы, скрытые полости, места опирания и металлические крепления. Под поверхностным слоем древесина может сохранять прочность, однако решение принимают только после расчёта остаточного сечения и оценки соединений.
Скрытое тление представляет отдельную опасность. Полости перекрытий, утеплитель и места примыкания деревянных деталей проверяют тепловизионными и иными доступными методами, если после тушения сохраняется риск повторного возгорания. Проведение строительного обследования начинают только после подтверждения пожарной безопасности объекта.
Инструментальные измерения показывают состояние материалов и геометрию элементов, но окончательный ответ о несущей способности получают расчётом. Для этого создают модель, учитывающую фактическую конструктивную схему, повреждённые сечения, остаточные деформации и реальные характеристики материалов.
В расчёте учитывают:
Нельзя назначать единый процент снижения несущей способности для всего здания. Даже соседние элементы могут иметь разную степень повреждения из-за положения относительно очага, типа отделки, количества нагретых сторон и нагрузки во время пожара. Расчёт выполняют для отдельных конструкций или групп элементов с сопоставимыми условиями воздействия.
Ремонт возможен, если конструкция сохранила требуемую несущую способность, а повреждения затрагивают преимущественно защитные и отделочные слои. В этом случае удаляют копоть, продукты горения и непрочный материал, восстанавливают защитный слой, антикоррозионное покрытие и огнезащиту. Состав и технология ремонта должны обеспечивать совместную работу старого основания и нового материала.
Усиление назначают, если существующий элемент можно безопасно сохранить, но его остаточной несущей способности недостаточно. Железобетонные конструкции усиливают обоймами, наращиванием сечения, дополнительной арматурой, металлическими элементами или иными проектными решениями. Перед усилением удаляют ослабленный бетон и восстанавливают подготовленную поверхность.
Для металлических конструкций применяют дополнительные профили, накладки, новые связи, изменение расчётной схемы или замену повреждённых участков. Механическое либо термическое исправление деформированного элемента допускается только по разработанной технологии. Самовольный нагрев и выправление могут создать новые остаточные напряжения и повреждения.
Если для усиления используют композитные материалы, необходимо учитывать их поведение при пожаре и предусматривать требуемую защиту. Усиленная конструкция должна соответствовать требованиям не только при обычной эксплуатации, но и при возможном повторном огневом воздействии.
Замену рассматривают при глубоком разрушении материала, недопустимых остаточных деформациях, повреждении ответственных узлов или технической невозможности надёжного усиления. Демонтаж может быть локальным — для отдельной плиты, балки, фермы или участка стены — либо охватывать значительную часть здания.
Решение о разборке принимают с учётом безопасности работ. Повреждённые конструкции могут удерживать соседние элементы, поэтому их нельзя демонтировать в произвольной последовательности. Проект предусматривает временное крепление, разгрузку, безопасное направление разборки и контроль деформаций сохраняемой части объекта.
Выбор между ремонтом, усилением и заменой основывают не только на стоимости. Учитывают срок службы решения, технологичность, доступ к конструкциям, продолжительность остановки объекта и возможность обеспечить требуемую огнестойкость после восстановления.
Результаты обследования оформляют в техническом заключении. В документе приводят сведения об объекте и обстоятельствах пожара, описание конструктивной схемы, карту температурных зон, ведомость дефектов, результаты инструментальных измерений, лабораторных испытаний и поверочных расчётов. Повреждения показывают на планах, разрезах и фотографиях с привязкой к конкретным конструкциям.
Для каждого ответственного элемента или группы однотипных элементов устанавливают категорию технического состояния и остаточную несущую способность. В выводах указывают, какие конструкции допускается сохранить, где необходимы ремонт или усиление, а какие участки подлежат замене либо демонтажу.
Эксплуатационные ограничения должны быть конкретными. Если запрещено находиться под повреждённым перекрытием, нагружать определённую зону или использовать часть здания, в заключении обозначают границы ограничения и условия его отмены. Общая формулировка о необходимости соблюдать осторожность не обеспечивает безопасность.
При наличии аварийных конструкций отдельно разрабатывают первоочередные меры: временное крепление, разгрузку, устройство защитных зон и последовательность демонтажа. Такие мероприятия выполняют до основного ремонта и не заменяют проект постоянного восстановления.
Заключение становится исходной основой для проектирования. Проектировщику необходимы фактические характеристики материалов, эффективные сечения, величины деформаций, состояние соединений и сведения о конструкциях, которые нельзя использовать в дальнейшей расчётной схеме. Если часть зон недоступна для полноценной проверки, это прямо указывают и предусматривают дополнительное обследование после расчистки или демонтажа.
Профессиональная оценка позволяет избежать двух крайностей: необоснованного сноса конструкций, которые можно восстановить, и сохранения элементов с опасным скрытым повреждением. Решение о дальнейшей судьбе здания принимают по совокупности фактов — истории пожара, результатам осмотра, характеристикам материалов и расчётной проверке. Только такой подход позволяет обоснованно подтвердить безопасность ремонта и последующей эксплуатации.
