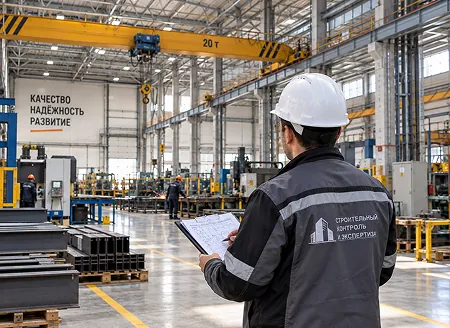

Обследование производственного здания: конструкции, вибрации и крановые нагрузки

Обследование промышленных зданий проводят, чтобы определить фактическое техническое состояние конструкций и установить, соответствуют ли условия эксплуатации принятым расчётным предпосылкам. Инженеру недостаточно осмотреть стены и кровлю. Необходимо изучить технологический процесс, параметры оборудования, режим работы кранов, источники вибрации, состояние подкрановых путей и влияние инженерных систем на строительные конструкции.

Результаты обследования нужны перед реконструкцией, техническим перевооружением, установкой нового оборудования, увеличением грузоподъёмности кранов или изменением технологии. Проверка также требуется при появлении трещин, повышенной вибрации, неравномерного износа крановых рельсов, коррозии металлоконструкций и других признаков, способных повлиять на безопасную эксплуатацию цеха.

Когда требуется обследование производственного здания

Проверку выполняют не только после аварии или появления очевидных повреждений. В производственном здании дефект может долго оставаться локальным, но при повторяющихся динамических нагрузках постепенно развиваться. Например, небольшая трещина около сварного шва подкрановой балки способна увеличиваться под действием многократных циклов нагружения, а коррозия колонны — снижать устойчивость её стенки или полки.

Основными основаниями для обследования являются:

• реконструкция или капитальный ремонт производственного корпуса;
• техническое перевооружение предприятия;
• установка новых станков, прессов, дробилок, компрессоров и другого оборудования;
• увеличение массы или производительности существующих агрегатов;
• замена мостового крана либо изменение режима его работы;
• увеличение грузоподъёмности или интенсивности крановых операций;
• появление вибрации, нехарактерного шума или смещения оборудования;
• образование трещин, прогибов и других деформаций;
• коррозионное повреждение металла или железобетона;
• протечки кровли, подтопление подвала и замачивание фундаментов;
• длительный перерыв в эксплуатации;
• изменение технологической среды внутри цеха;
• покупка производственной недвижимости.

Перед началом работ составляют техническое задание. В нём указывают цель обследования, состав проверяемых конструкций, действующее и планируемое оборудование, режим эксплуатации, ограничения доступа и требования к итоговому заключению. На основании задания и предварительного осмотра разрабатывают программу исследований.

Для производственного объекта особенно важно получить технологические данные. Паспорт здания не содержит полной информации о фактических нагрузках. Поэтому запрашивают паспорта кранов и оборудования, схемы их размещения, массу агрегатов, частоту вращения, режимы пуска и остановки, сведения о предыдущих ремонтах и результаты контроля подкрановых путей. Без этих данных невозможно построить достоверную расчётную модель.

Агрессивная среда и эксплуатационные воздействия в цехе

Условия внутри одного производственного корпуса могут существенно различаться. В пролёте с механической обработкой металла конструкции подвергаются воздействию пыли, масел и вибрации, в гальваническом отделении — влажности и химических аэрозолей, а около печей — высокой температуры и резких температурных перепадов. Поэтому агрессивность среды оценивают не для здания в целом, а для отдельных технологических зон.

Как среда влияет на материалы

Стальные конструкции теряют сечение вследствие общей или местной коррозии. Наиболее опасны участки, где скапливается пыль и конденсат: опорные узлы, горизонтальные полки, зазоры между элементами и зоны около протечек. Поверхностный слой ржавчины не всегда критичен, поэтому при обследовании измеряют остаточную толщину металла и определяют фактическую потерю сечения.

В железобетонных элементах агрессивная среда может вызывать разрушение бетона и коррозию арматуры. Признаками служат трещины вдоль стержней, отслоение защитного слоя, ржавые потёки и оголение арматуры. Дополнительно оценивают глубину карбонизации бетона, состояние защитного слоя и при необходимости содержание веществ, ускоряющих коррозию.

Кирпичная кладка страдает от постоянного увлажнения, солей, перепадов температуры и химических загрязнений. У деревянных элементов проверяют влажность, гниение и биологическое поражение. Состояние материала оценивают вместе с исправностью защитных покрытий, вентиляции и водоотведения.

Что проверяют при оценке агрессивной среды

Инженер должен установить не только вид повреждения, но и действующий источник. Для этого анализируют технологический процесс, состав выделений, температуру, влажность, эффективность местных отсосов и общеобменной вентиляции. Проверяют участки пролива жидкостей, места образования конденсата, состояние лотков, каналов и производственной канализации.

В программу могут входить:

• картирование зон коррозии и замачивания;
• измерение остаточной толщины металлических элементов;
• проверка сцепления и толщины защитных покрытий;
• определение прочности и однородности бетона;
• оценка состояния арматуры и закладных деталей;
• отбор проб материалов и производственных отложений;
• измерение температуры и влажности;
• проверка местных отсосов, вентиляции и водоотведения.

Ремонт повреждённой конструкции без устранения источника воздействия даёт временный результат. Новое покрытие быстро разрушится, если в цехе сохраняются протечки, конденсат или выбросы агрессивных веществ. Поэтому рекомендации должны включать как восстановление конструкций, так и мероприятия по нормализации эксплуатационной среды.

Как обследуют несущие и ограждающие конструкции

Работы начинают со сбора проектной и исполнительной документации. Изучают конструктивную схему, расчётные нагрузки, материалы, чертежи узлов, сведения о реконструкциях и результаты предыдущих обследований. Затем фактическое состояние объекта сопоставляют с документами. Для старого цеха это особенно важно: проёмы, антресоли, технологические площадки и опоры оборудования могли появиться уже в процессе эксплуатации.

Каркас и связи

В одноэтажных производственных зданиях основную нагрузку обычно воспринимает поперечная рама, состоящая из колонн и конструкций покрытия. Пространственную устойчивость обеспечивают вертикальные и горизонтальные связи. Их отсутствие, деформация или ослабление креплений может изменить работу всего каркаса, даже если колонны и фермы по отдельности не имеют заметных повреждений.

При обследовании проверяют фактические сечения элементов, отклонения колонн от вертикали, прогибы ферм и балок, состояние опорных узлов, анкеров и соединений. Для металлического каркаса контролируют сварные швы, болты, заклёпки, участки местной потери устойчивости и коррозионный износ. В железобетонных колоннах оценивают трещины, сколы, состояние консолей и защитного слоя.

Фундаменты и основания

Фундаменты производственного здания воспринимают не только постоянные и временные нагрузки, но и динамические воздействия от оборудования и кранов. Их состояние оценивают по результатам осмотра, геодезических измерений и шурфования. Определяют тип фундамента, размеры, глубину заложения, состояние бетона и гидроизоляции.

Трещины в стенах и колоннах могут быть связаны с неравномерными осадками. В таком случае проверяют отметки опор, крен, состояние грунта и влияние утечек из подземных коммуникаций. При недостатке исходных данных или изменении нагрузок могут потребоваться инженерно-геологические исследования.

Покрытие, стены и кровля

В конструкциях покрытия проверяют фермы, балки, прогоны, связи и узлы опирания. Обращают внимание на деформации, коррозию, повреждения в местах подвески коммуникаций и локальные перегрузки. Воздуховоды, кабельные трассы и технологические трубопроводы часто закрепляют к конструкциям после ввода здания в эксплуатацию, не всегда подтверждая допустимость нагрузки расчётом.

При осмотре стен и кровли фиксируют протечки, промерзание, повреждение панелей, стыков и креплений. Важно определить, влияют ли ограждающие конструкции на жёсткость здания и не создают ли повреждённые элементы угрозу падения в рабочую зону.

Методы инструментального контроля

Состав измерений зависит от материала и характера дефекта. Для бетона используют методы неразрушающего контроля, определяют расположение арматуры и толщину защитного слоя. При необходимости отбирают керны и проводят лабораторные испытания. Для металла применяют толщинометрию, визуально-измерительный контроль сварных швов, а в ответственных зонах — дополнительные методы выявления поверхностных и внутренних дефектов.

Геодезическая съёмка позволяет установить крены, прогибы, смещения и отклонения от проектного положения. Результаты измерений наносят на схемы и сопоставляют с расположением оборудования, подкрановых путей и источников динамических воздействий. Это помогает установить не только наличие деформации, но и возможную причину её возникновения.

Вибрации от технологического оборудования

Вибрация возникает при работе прессов, молотов, дробилок, мельниц, компрессоров, вентиляторов, насосов и станков с вращающимися деталями. Источник передаёт колебания на свой фундамент, затем на грунт, полы и несущие конструкции здания. Интенсивность воздействия зависит от массы и режима оборудования, частоты вращения, качества балансировки, жёсткости фундамента и характеристик основания.

Повышенная вибрация не всегда означает повреждение здания. Сначала необходимо определить источник и параметры колебаний. Иногда проблема связана с разбалансировкой ротора, износом подшипников или ослаблением анкеров самого агрегата. В других случаях причина находится в недостаточной жёсткости фундамента, близости рабочих частот к собственным частотам конструкции или передаче колебаний от соседнего оборудования.

Как проводят вибрационное обследование

Измерения выполняют при характерных режимах работы оборудования: холостом ходе, рабочей нагрузке, пуске, остановке и переходных процессах. Датчики устанавливают на фундаменте машины, полу, колоннах, перекрытиях и других элементах, по которым может распространяться вибрация.

При обработке результатов оценивают:

• амплитуду перемещений;
• виброскорость и виброускорение;
• направление колебаний;
• частотный спектр сигнала;
• изменение параметров при разных режимах работы;
• динамические характеристики фундамента и конструкций;
• возможность возникновения резонанса.

Одного измерения рядом со станком недостаточно. Чтобы понять путь распространения колебаний, показатели сравнивают в нескольких точках. Если амплитуда резко возрастает на конкретном перекрытии или площадке, это может указывать на недостаточную жёсткость элемента либо близость частоты воздействия к собственной частоте конструкции.

Что учитывают при оценке результатов

Допустимость вибрации оценивают по разным критериям. Уровень, безопасный для несущих конструкций, может быть недопустимым для точного оборудования или условий труда. Поэтому в техническом задании необходимо указать, что именно требуется проверить: механическую безопасность здания, работоспособность станков, комфорт персонала или несколько критериев одновременно.

По результатам обследования могут рекомендовать балансировку оборудования, ремонт агрегата, восстановление анкеров, усиление фундамента, устройство виброизоляции или изменение режима работы. Если выявлено влияние колебаний на несущие конструкции, проводят поверочные расчёты, а при необходимости организуют мониторинг.

Подкрановые пути и крановые нагрузки

Мостовой кран создаёт систему вертикальных и горизонтальных воздействий. На подкрановые балки передаются колесные нагрузки, силы торможения моста и тележки, боковые воздействия, а на тупиковые упоры — нагрузка при ударе. Далее усилия воспринимают консоли колонн, поперечные рамы, связи, фундаменты и грунтовое основание.

Для расчёта недостаточно знать только грузоподъёмность крана. Необходимы паспортные данные, масса моста и тележки, максимальное давление колёс, база крана, режим работы и фактическая интенсивность эксплуатации. Учитывают также количество кранов в пролёте и возможность их сближения.

Что проверяют в подкрановых конструкциях

В состав обследования входят подкрановые балки, тормозные конструкции, консоли колонн, связи, рельсы, крепления и тупиковые упоры. У стальных балок наиболее внимательно осматривают верхний пояс, стенку, опорные участки, ребра жёсткости и сварные соединения. В этих зонах концентрируются напряжения и могут развиваться усталостные трещины.

Основные признаки неблагополучия:

• трещины в основном металле и сварных швах;
• местные деформации стенки и поясов;
• коррозионная потеря сечения;
• ослабление болтовых соединений;
• повреждение креплений рельса;
• смещение или износ крановых рельсов;
• перепады отметок и отклонения пути в плане;
• повреждение консолей колонн;
• деформация тормозных конструкций и связей;
• повреждение тупиковых упоров.

Усталостная трещина может иметь небольшую длину, но представляет серьёзную опасность из-за повторяющегося характера нагрузки. Поэтому участки с высокой концентрацией напряжений проверяют не только визуально. В зависимости от материала и типа соединения могут применяться капиллярный, магнитопорошковый или ультразвуковой контроль.

Геодезическая проверка кранового пути

Работа крана зависит от взаимного положения рельсов. Геодезическая съёмка позволяет определить отклонения осей, разность высотных отметок, изменение пролёта пути и локальные неровности. Нарушение геометрии приводит к перекосам моста, повышенному износу колёс и рельсов, дополнительным боковым усилиям и ударам.

Причина отклонений может находиться не в самом рельсе, а в деформации подкрановой балки, колонн или фундаментов. Поэтому регулировка пути без обследования несущих конструкций не всегда решает проблему. После временного выравнивания дефект может возникнуть повторно.

Поверочный расчёт крановых конструкций

В расчётную модель включают фактические сечения, коррозионный износ, обнаруженные трещины и реальную геометрию. Крановые нагрузки принимают по нормативным требованиям, паспортам изготовителя и фактическому режиму работы. Проверяют прочность, устойчивость, прогибы и выносливость элементов.

Расчёт особенно важен при замене крана, повышении грузоподъёмности или увеличении интенсивности операций. Даже если максимальная масса груза не меняется, переход к более тяжёлому режиму работы увеличивает число циклов нагружения и влияет на усталостную долговечность подкрановых балок и их соединений.

Инженерные системы и условия безопасной эксплуатации

Состояние конструкций производственного здания напрямую связано с работой инженерных систем. Неисправная вентиляция увеличивает концентрацию влаги и агрессивных веществ. Протечки технологических трубопроводов повреждают бетон и металл. Засорённые лотки и производственная канализация приводят к постоянному замачиванию полов и фундаментов.

Во время обследования оценивают общеобменную и местную вытяжную вентиляцию, отопление и температурный режим, водоснабжение и производственную канализацию, технологические трубопроводы, системы водоотведения и дренажа, электроснабжение и заземление, автоматическое пожаротушение и пожарную сигнализацию, крепления коммуникаций к строительным конструкциям. Отдельно проверяют проходки труб и кабелей через стены и перекрытия. Несогласованные отверстия способны повредить армирование или уменьшить рабочее сечение элемента. Подвеска тяжёлых воздуховодов и трубопроводов к фермам также требует расчётного подтверждения.

Обследование промышленных зданий должно завершаться техническим заключением, в котором состояние оценивается не абстрактно, а применительно к реальным условиям производства. Для каждого значимого элемента указывают выявленные дефекты, их причины, категорию технического состояния и условия дальнейшего использования.

В заключение включают:

• описание конструктивной схемы и технологии производства;
• характеристику нагрузок и агрессивных воздействий;
• результаты визуального и инструментального контроля;
• ведомость дефектов с фотофиксацией;
• результаты геодезических и вибрационных измерений;
• оценку подкрановых конструкций и путей;
• результаты поверочных расчётов;
• рекомендации по ремонту, усилению и защите от коррозии;
• эксплуатационные ограничения и требования к мониторингу.

Если производственный корпус входит в состав опасного производственного объекта, необходимо разграничивать техническое обследование строительных конструкций и экспертизу промышленной безопасности. Эти работы могут использовать общие исходные данные, но имеют разные задачи и основания проведения.

Когда полная остановка цеха невозможна, обследование планируют по технологическим окнам и зонам. Часть измерений выполняют дистанционно или неразрушающими методами. При этом непрерывность производства не должна снижать достоверность контроля: для осмотра закрытых узлов, измерения вибрации в характерных режимах и проверки кранового пути необходимо заранее согласовать безопасный доступ.

Надёжность производственного здания зависит не только от прочности отдельных колонн, балок и фундаментов. Важно, как конструктивная система работает при действующих технологических нагрузках, вибрации, движении кранов и воздействии агрессивной среды. Поэтому обследование должно учитывать реальный режим предприятия, а не только исходные проектные значения.

Особого внимания требуют подкрановые балки и их соединения, консоли колонн, связи, фундаменты оборудования, зоны протечек и участки интенсивной коррозии. Видимый дефект оценивают вместе с его причиной и динамикой развития. Поверхностный ремонт не обеспечит долговечность, если не устранены вибрация, неправильная геометрия кранового пути, утечка технологических жидкостей или недостаточная вентиляция.

Техническое заключение должно давать собственнику понятную последовательность действий: какие дефекты нужно устранить немедленно, какие конструкции допускается эксплуатировать с контролем, где требуется усиление и можно ли устанавливать новое оборудование. Такой подход позволяет планировать ремонт без необоснованной замены работоспособных элементов и одновременно не оставлять без внимания повреждения, влияющие на механическую безопасность здания.
