Услуги по обследованию перекрытий
Когда необходимо обследование перекрытий
Техническое обследование требуется, когда необходимо установить фактическое состояние конструкций, определить причины повреждений либо подтвердить возможность их дальнейшей эксплуатации при существующих или планируемых нагрузках.
Какие объекты обследуем
Обследуем междуэтажные, чердачные, подвальные и другие перекрытия жилых, общественных, коммерческих и промышленных зданий. Работы проводятся перед реконструкцией, перепланировкой, устройством новых проёмов, установкой оборудования, увеличением нагрузок, а также при появлении трещин, прогибов и других повреждений.
Инжиниринговая компания «КЭР» проводит обследование перекрытий зданий различного назначения:
Работы могут охватывать одну плиту, отдельный пролёт, этаж или систему перекрытий здания. Границы обследования определяются техническим заданием и конструктивной взаимосвязью исследуемых элементов.
Какие перекрытия обследуем
| Тип перекрытия | Особенности обследования |
|---|---|
| Монолитные железобетонные | Геометрия, толщина, состояние бетона, расположение арматуры, трещины и прогибы |
| Сборные железобетонные | Состояние плит, стыков, швов, опорных зон и замоноличенных участков |
| Сборно-монолитные | Фактическая конструктивная схема, состояние соединений и совместная работа элементов |
| Балочные железобетонные | Состояние балок, плит, узлов сопряжения и опорных участков |
| Металлические | Состояние стальных балок, соединений, опорных участков и заполнения между балками |
| Деревянные | Состояние балок, настилов, соединений, опорных концов и участков увлажнения |
| Смешанные | Состав конструкции, фактическая схема передачи нагрузок и состояние материалов |
| Кирпичные сводчатые | Геометрия сводов, трещины, деформации, состояние кладки, опор и затяжек при их наличии |
Состав инструментальных исследований определяется материалом и конструктивной схемой конкретного перекрытия.
Что проверяем при техническом обследовании перекрытий
Основная задача обследования — получить необходимые фактические данные для оценки состояния конструкции и принятия инженерного решения.
| Контролируемый параметр | Что устанавливаем |
|---|---|
| Конструктивная схема | Тип перекрытия, расположение несущих элементов и характер их опирания |
| Геометрические размеры | Пролёты, сечения, толщины и другие параметры обследуемых элементов |
| Состояние материала | Видимые повреждения, разрушения и характеристики материалов в необходимом объёме |
| Трещины | Расположение, направление и раскрытие выявленных трещин |
| Прогибы | Фактические геометрические отклонения и деформации |
| Армирование | Расположение и параметры арматуры в исследуемых участках при необходимости |
| Защитный слой бетона | Фактическую толщину и повреждения |
| Опорные участки | Состояние сопряжений с балками, стенами, колоннами и другими конструкциями |
| Металлические элементы | Коррозию, повреждения, фактические сечения и состояние соединений |
| Деревянные элементы | Увлажнение, биопоражение, разрушения и состояние узлов |
| Существующие проёмы | Расположение, размеры, состояние обрамления и прилегающих участков |
| Несущая способность | Возможность восприятия заданных нагрузок по результатам расчётной проверки |
Не все параметры определяются при каждом обследовании. Их перечень устанавливается программой работ с учётом цели исследования и достаточности исходных данных.
Обследование железобетонных плит перекрытия
При обследовании монолитных и сборных железобетонных перекрытий необходимо установить фактическую конструктивную схему, геометрию и состояние элементов.
Особое внимание уделяется трещинам, прогибам, повреждениям бетона, следам коррозии арматуры, состоянию опорных зон и участкам ранее выполненных изменений.
Исследования могут включать:
- Определение геометрических размеров.
- Измерение раскрытия трещин.
- Проверку прогибов и других деформаций.
- Определение фактических характеристик бетона.
- Исследование расположения арматуры.
- Определение толщины защитного слоя.
- Проверку доступных участков опирания.
- Осмотр стыков и соединений сборных элементов.
- Локальные вскрытия при необходимости.
- Поверочные расчёты несущей способности.
При обследовании пустотных плит дополнительно учитываются особенности их конструктивной схемы, расположения пустот, армирования и условий опирания.
Наличие трещин не всегда означает потерю несущей способности. Их значение оценивается с учётом происхождения, расположения, раскрытия, состояния конструкции и результатов необходимых расчётов.
Обследование деревянных и металлических перекрытий

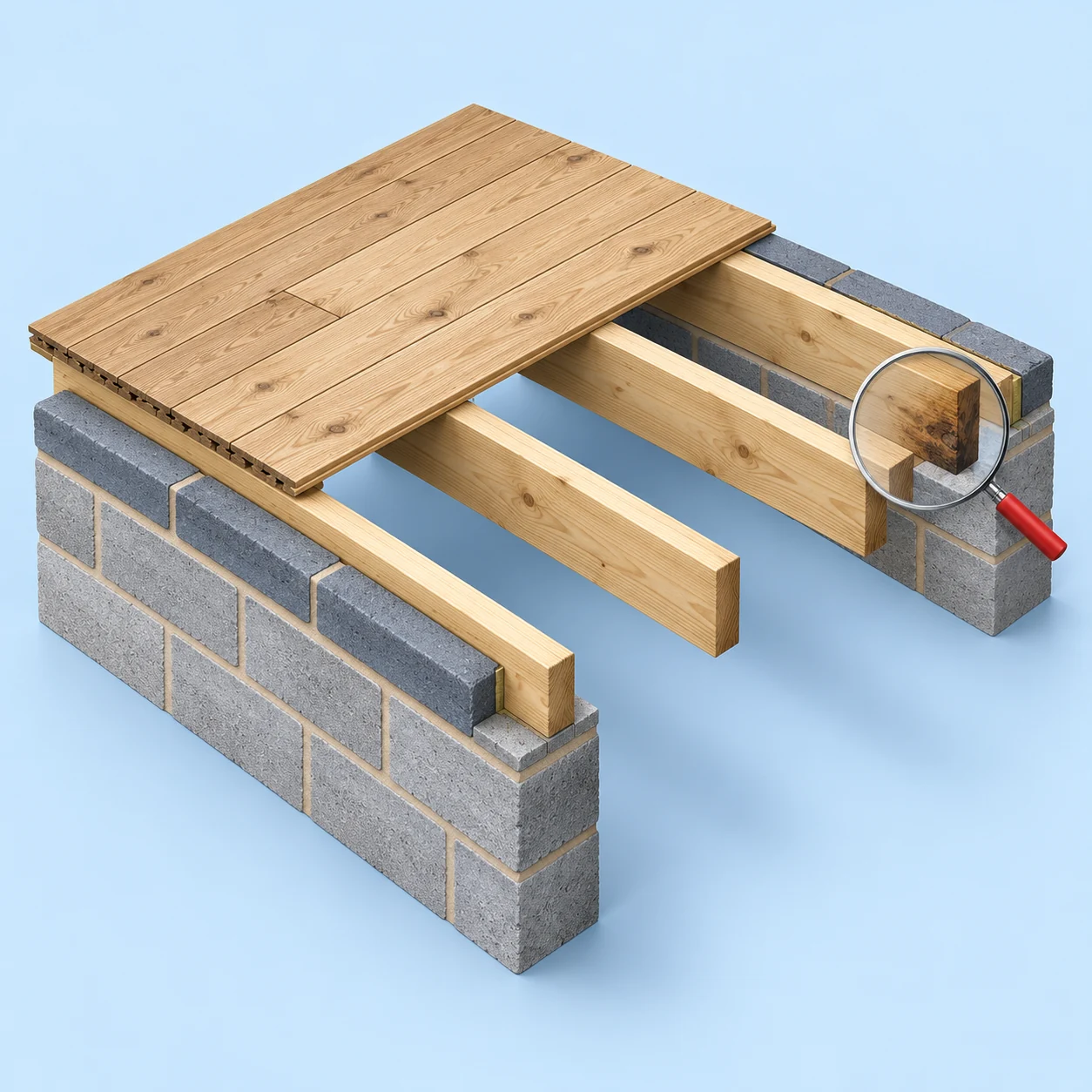

Деревянные перекрытия
При обследовании деревянных перекрытий особое внимание уделяется балкам и их опорным концам, которые могут быть скрыты в стенах.
В таких зонах возможно длительное увлажнение и развитие биологических повреждений. Поэтому внешний вид открытой части балки не всегда отражает состояние всего элемента.
В зависимости от задачи могут потребоваться локальные вскрытия полов, потолков или опорных участков.
Дополнительно проверяются прогибы, трещины, соединения, состояние настила и фактические размеры элементов.

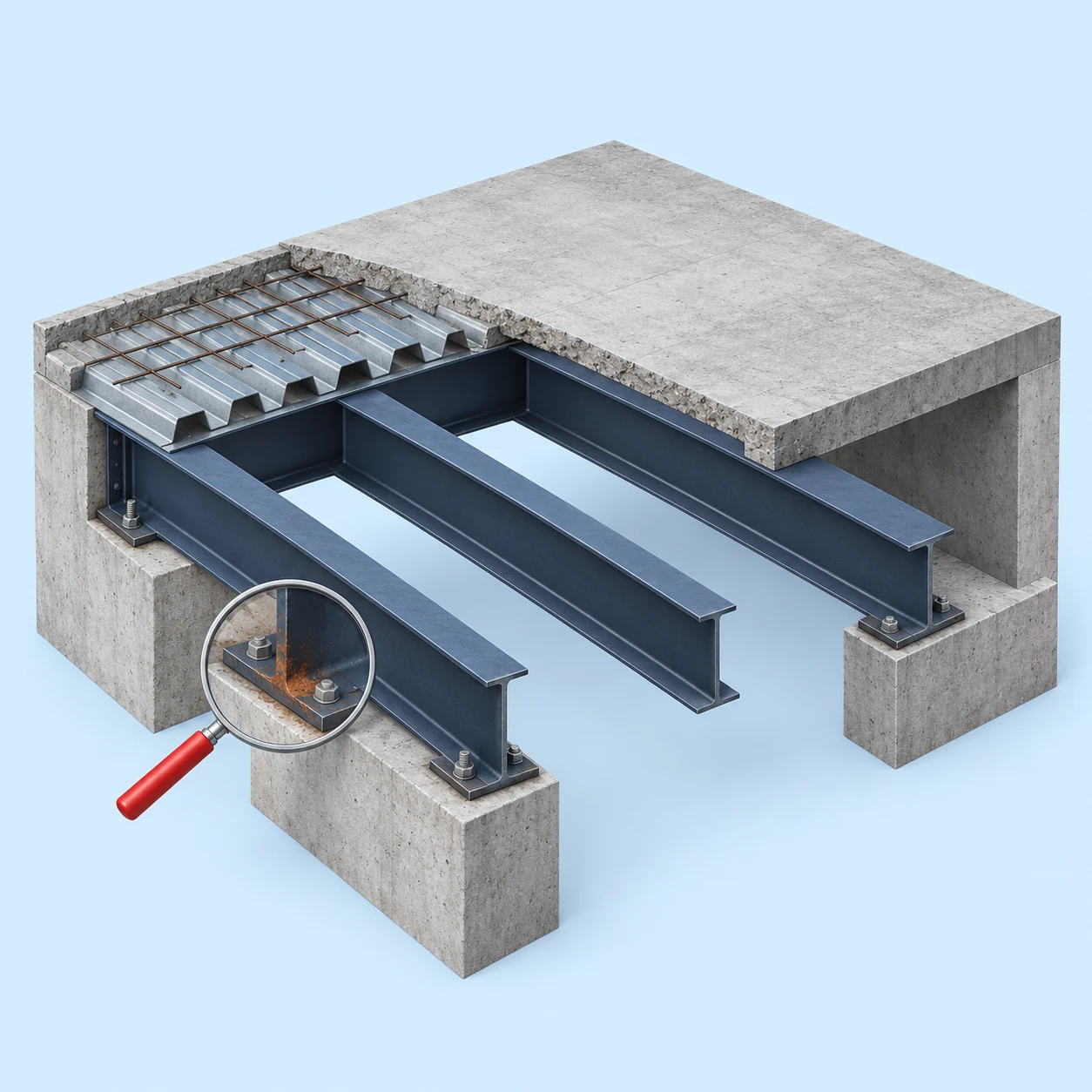

Металлические перекрытия
При обследовании перекрытий со стальными балками оцениваются коррозионные повреждения, фактические сечения, прогибы, состояние соединений и опорных участков.
Если между металлическими балками расположено заполнение из кирпичных сводов, железобетона или других материалов, необходимо учитывать совместную работу элементов в соответствии с их фактической конструктивной схемой.
При необходимости выполняются измерения, исследования материалов и поверочные расчёты.
Обследование перекрытий перед увеличением нагрузки
Установка тяжёлого оборудования, размещение архивных стеллажей, складирование продукции, изменение назначения помещения или другие эксплуатационные изменения могут приводить к увеличению нагрузки на существующее перекрытие.
Для оценки возможности таких изменений необходимо установить фактические параметры конструкции и сопоставить их с планируемыми воздействиями.
Обследование может включать:
- Определение конструктивной схемы перекрытия.
- Проверку размеров и состояния несущих элементов.
- Исследование характеристик материалов.
- Определение фактического армирования при необходимости.
- Анализ существующих дефектов.
- Уточнение действующих и планируемых нагрузок.
- Проверку опорных участков.
- Поверочный расчёт несущей способности и деформаций.
Результаты позволяют определить, имеются ли основания для проектирования размещения оборудования при заданных нагрузках или требуется разработка мероприятий по усилению конструкций.
Техническое обследование само по себе не является разрешением на увеличение нагрузок без необходимой проектной проверки.
Обследование перекрытий перед устройством проёмов
Устройство лестничных, инженерных, вентиляционных и технологических проёмов может изменять расчётную схему перекрытия и характер передачи нагрузок.
При планировании проёма необходимо установить тип конструкции, направление работы несущих элементов, фактическое армирование, расположение балок, опор и существующих отверстий.
Особое внимание уделяется зонам предполагаемого удаления материала и прилегающим участкам перекрытия.
Для железобетонных плит может потребоваться уточнение расположения рабочей арматуры. Для металлических и деревянных перекрытий — определение расположения балок и условий их опирания.
На основании результатов обследования проектировщик определяет возможность устройства проёма и необходимость разработки конструкций обрамления или усиления.
Выполнять прорезку несущих элементов до получения необходимых инженерных решений нельзя.
Какой формат обследования перекрытий выбрать
| Задача | Возможный состав работ | Результат |
|---|---|---|
| Выявлены локальные трещины | Осмотр, измерения, исследование повреждённого участка | Данные о дефектах и рекомендации по дальнейшим действиям |
| Неизвестна конструкция перекрытия | Обмеры, инструментальные исследования, необходимые вскрытия | Фактическая конструктивная схема и характеристики элементов |
| Планируется установка оборудования | Детальное обследование и поверочный расчёт | Оценка работы перекрытия при планируемых нагрузках |
| Требуется устройство проёма | Определение армирования, геометрии и конструктивной схемы, расчёты | Исходные данные для проектирования проёма и усиления |
| Появился значительный прогиб | Измерения деформаций, исследование материалов и опорных зон | Данные для оценки причин и технического состояния |
| Планируется реконструкция | Комплексное обследование взаимосвязанных конструкций | Исходные данные для проектных решений |
| Перекрытие повреждено после пожара | Исследование пострадавших участков и связанных элементов | Оценка состояния и необходимость восстановления или усиления |
Окончательный объём определяется после изучения технического задания и конструктивных особенностей объекта.
