Услуги по обследованию фасадов
Когда необходимо обследование фасада
При обнаружении признаков возможного обрушения облицовки необходимо оперативно оценить опасный участок и организовать защитные мероприятия. Полноценное техническое обследование в такой ситуации проводится после обеспечения безопасных условий работы.
Какие объекты обследуем
Проводим обследование фасадов жилых, административных, общественных, коммерческих и промышленных объектов. Работы востребованы при появлении трещин, отслоений облицовки, деформаций, коррозии креплений, увлажнения стен, а также перед капитальным ремонтом, реконструкцией или заменой фасадной системы.
Инжиниринговая компания «КЭР» проводит обследование фасадов объектов различного назначения:
Состав и объём обследования определяются материалом стен, типом фасадной системы, высотой здания, характером повреждений и доступностью конструктивных элементов.
Что проверяем при обследовании фасадов
Техническое состояние фасада определяется не только целостностью декоративного покрытия. При необходимости исследуются элементы, обеспечивающие крепление облицовки, работу фасадной системы и защиту наружных стен от атмосферных воздействий.
| Элемент фасада | Что определяем |
|---|---|
| Наружная облицовка | Трещины, сколы, смещения, разрушения и признаки потери крепления |
| Штукатурный слой | Отслоения, трещины, выкрашивание и локальные повреждения |
| Несущая подконструкция | Деформации, коррозию, повреждения и состояние доступных соединений |
| Кронштейны и крепления | Состояние элементов крепления и признаки нарушения их работы |
| Анкерные соединения | Фактическое состояние доступных анкеров и основания крепления |
| Теплоизоляция | Наличие, видимые повреждения, признаки увлажнения и нарушения целостности |
| Наружные стены | Трещины, разрушение материалов, увлажнение и другие повреждения |

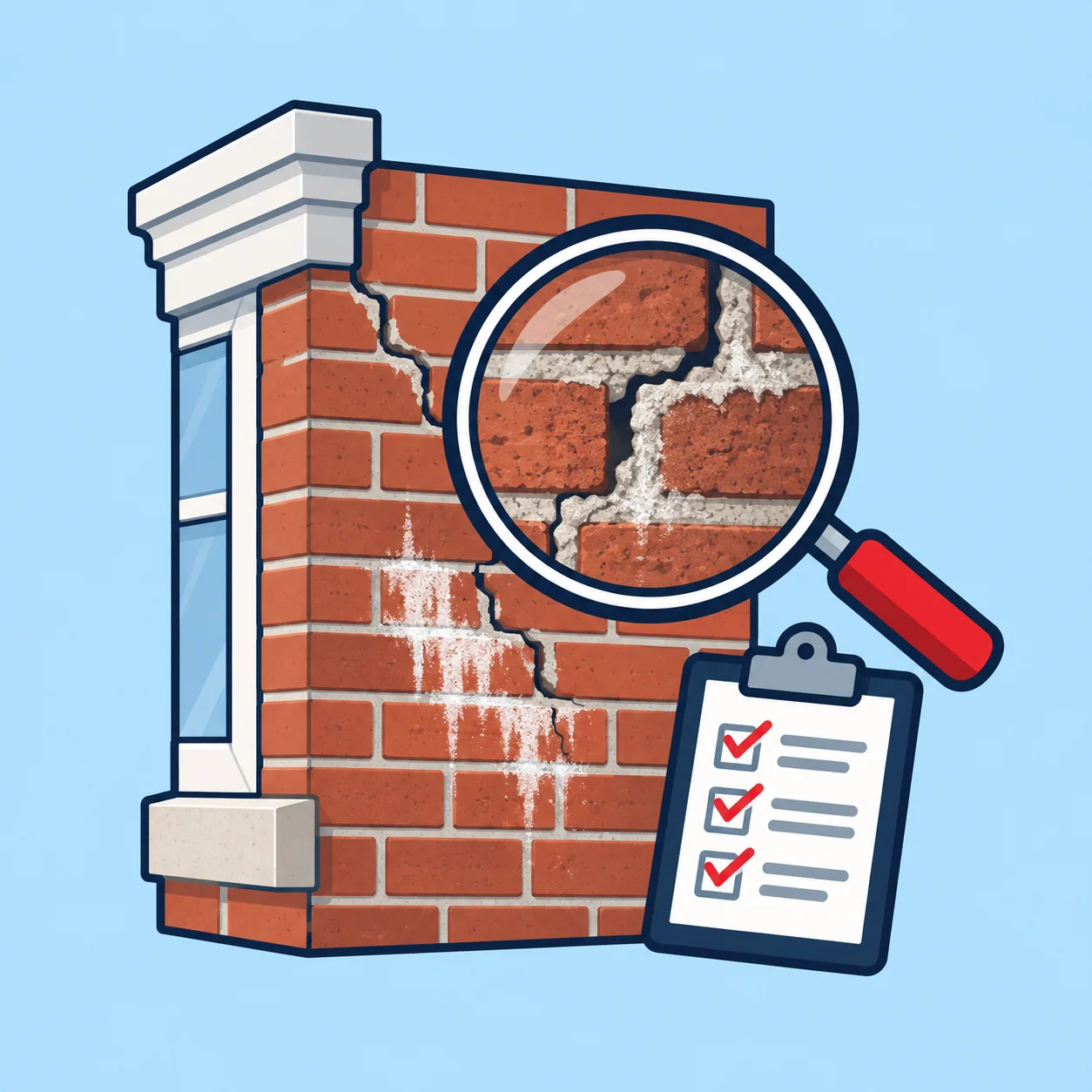

| Кирпичная облицовка | Повреждение кладки, швов, деформации и состояние доступных связей |
| Межпанельные швы | Разгерметизацию, разрушение заполнения и дефекты примыканий |
| Оконные и дверные примыкания | Повреждения узлов сопряжения и признаки проникновения влаги |
| Деформационные швы | Состояние заполнения и нарушения конструктивных сопряжений |

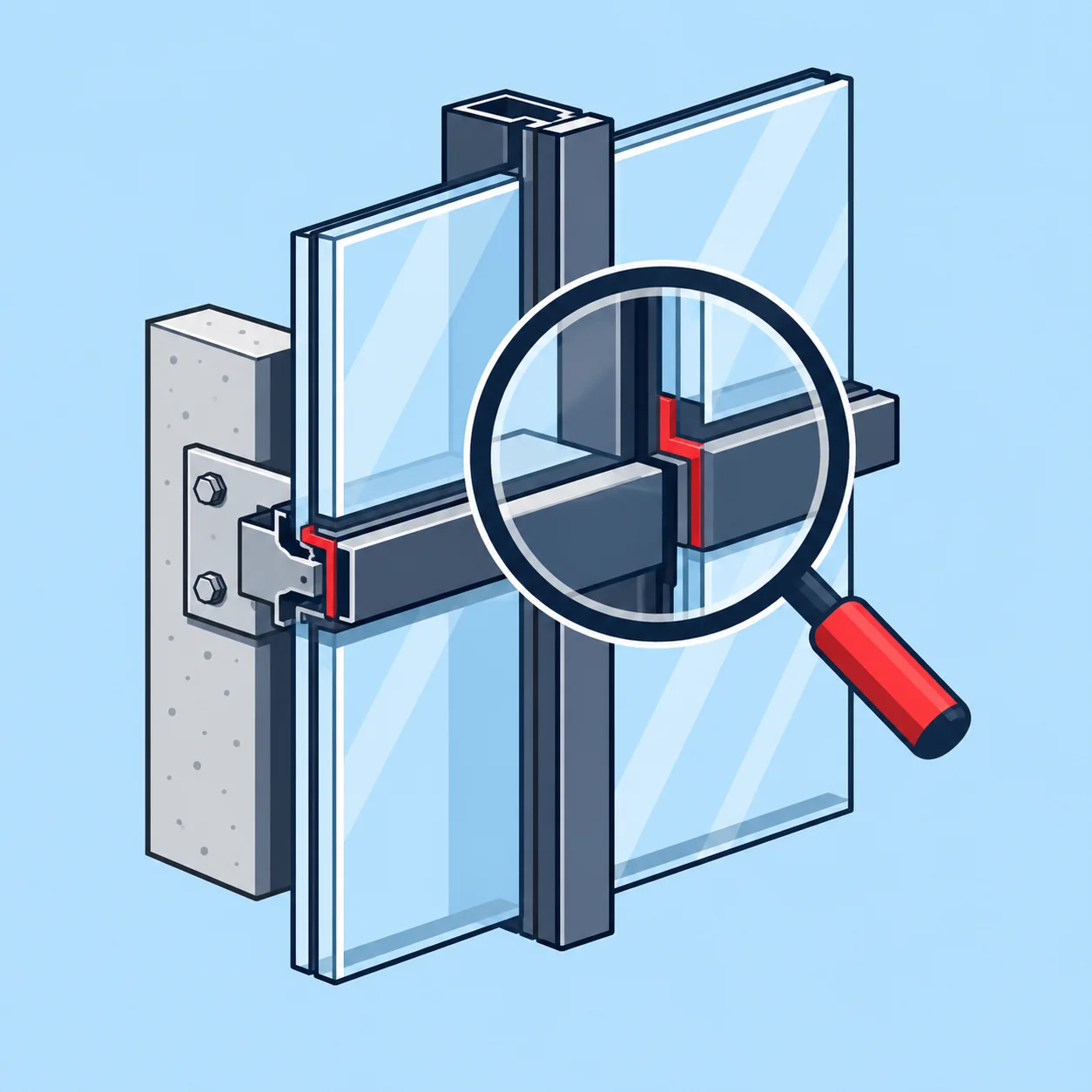

| Светопрозрачные элементы | Видимые дефекты профилей, заполнений, креплений и уплотнений |
| Декоративные элементы | Повреждения и состояние крепления карнизов, архитектурных деталей и других элементов |
Конкретный перечень проверяемых элементов закрепляется в программе обследования. Необходимость вскрытий, испытаний и расчётов определяется особенностями фасадной системы и поставленной задачей.

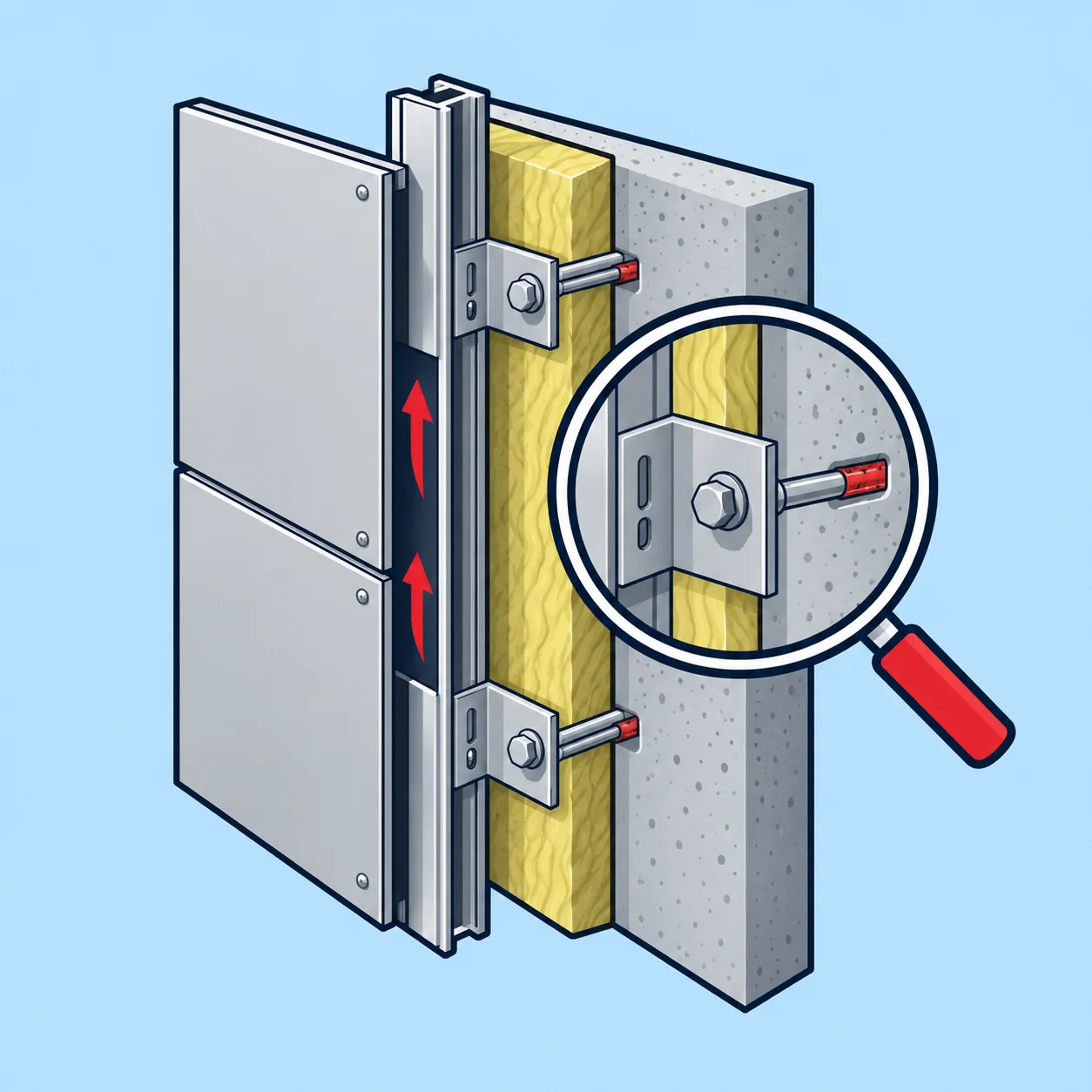

Обследование навесных вентилируемых фасадов
Навесные вентилируемые фасады включают облицовочные панели, металлическую подконструкцию, крепёжные элементы, воздушный зазор и, при наличии, теплоизоляционный слой. Надёжность системы зависит не только от состояния наружной облицовки, но и от прочности креплений, состояния направляющих, кронштейнов и основания, к которому закреплена подконструкция. Поэтому при техническом обследовании необходимо оценивать основные элементы фасадной системы, включая скрытые узлы, повреждения которых не всегда заметны снаружи.
В ходе обследования специалисты выявляют трещины, сколы, смещения облицовочных панелей, нарушения геометрии и другие повреждения. Особое внимание уделяется коррозии металлических элементов, деформациям направляющих, состоянию анкерных соединений, креплений утеплителя и воздушного зазора. Дополнительно проверяются примыкания фасада к оконным и дверным проёмам, цоколю, парапетам и другим конструкциям здания.
Для исследования скрытых элементов могут выполняться локальные вскрытия с выборочным демонтажем облицовки. При необходимости проводятся инструментальные проверки креплений, исследования материалов и поверочные расчёты подконструкции. По результатам обследования определяются выявленные повреждения, их влияние на надёжность фасадной системы и необходимые мероприятия по ремонту, восстановлению или усилению.

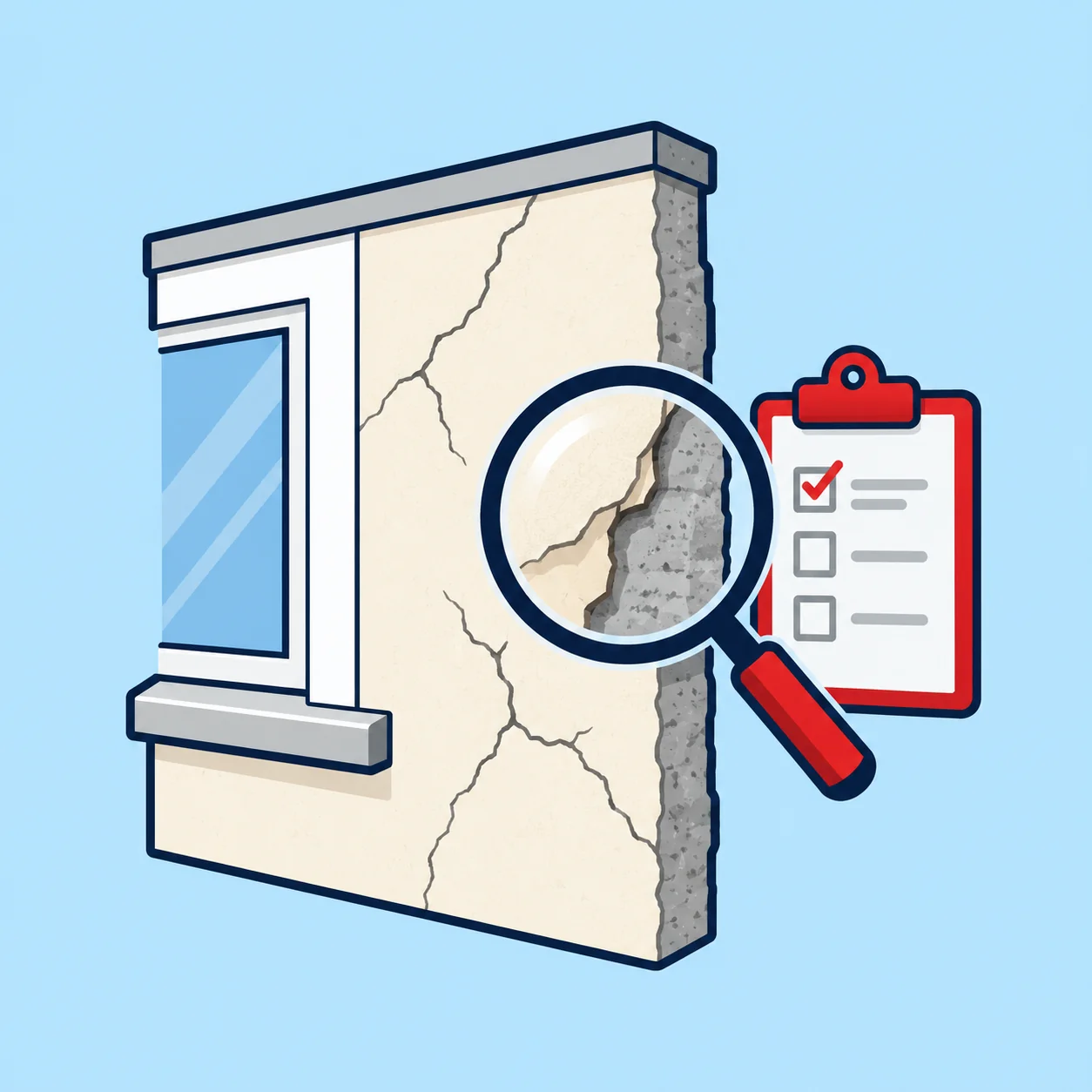

Обследование штукатурных и утеплённых фасадов
Техническое обследование штукатурных и утеплённых фасадов направлено на оценку состояния отделочного покрытия, теплоизоляции и основания фасадной системы. Под воздействием атмосферных осадков, температурных изменений и эксплуатационных нагрузок могут возникать трещины, отслоения штукатурки, разрушение защитно-декоративного слоя и другие повреждения. При этом причины дефектов могут быть связаны как с состоянием отделочных материалов, так и с нарушениями устройства фасадной системы или деформациями наружных стен.
При обследовании специалисты определяют характер и распространённость трещин, выявляют отслоения, повреждения армирующего слоя, разрушение откосов, углов и участков примыкания. Дополнительно оцениваются признаки увлажнения, состояние теплоизоляции и её креплений в доступных для исследования местах. Особое внимание уделяется цокольной части, оконным проёмам, карнизам и другим участкам, подверженным повышенным эксплуатационным воздействиям.
Если визуального осмотра недостаточно, выполняются инструментальные исследования и локальные вскрытия фасадной системы. Это позволяет уточнить состояние скрытых слоёв и установить возможные причины повреждений. При выявлении признаков деформации наружных стен программа может включать обследование несущих или самонесущих конструкций здания. Результаты используются для подготовки рекомендаций по восстановлению фасада.
Обследование фасада перед капитальным ремонтом
Обследование фасада перед капитальным ремонтом позволяет определить фактическое состояние облицовки, отделочных покрытий, теплоизоляции, креплений и других элементов фасадной системы. Основная задача заключается в выявлении повреждений, установлении их возможных причин и получении исходных данных для проектирования ремонтных мероприятий. Это особенно важно для зданий с длительным сроком эксплуатации, неоднократно ремонтировавшимися фасадами и скрытыми дефектами.
В ходе обследования специалисты выявляют трещины, отслоения, разрушение облицовки, деформации и следы увлажнения. При необходимости исследуются скрытые элементы, крепления и состояние основания фасадной системы. Особое внимание уделяется причинам повреждений, поскольку восстановление только наружного покрытия без устранения источника дефектов может привести к их повторному появлению.
По результатам обследования подготавливаются схемы расположения повреждений, ведомость дефектов, фотоматериалы и рекомендации по восстановлению или замене отдельных элементов. Полученные данные позволяют определить необходимый объём ремонтных мероприятий и подготовить технические решения для капитального ремонта фасада. Разработка проектной документации при необходимости выполняется отдельным этапом.
Оценка безопасности фасадных конструкций
Одной из важных задач обследования является выявление элементов, повреждение которых может создавать опасность для людей и имущества.
К таким признакам относятся заметное смещение облицовочных плит, выпадение креплений, деформация кронштейнов, разрушение участков кладки и появление других повреждений, способных привести к отделению элементов фасада.
Особое внимание уделяется участкам над:
- Входами и выходами из здания.
- Пешеходными маршрутами.
- Проездами и парковками.
- Зонами погрузки и разгрузки.
- Открытыми эксплуатационными площадками.
- Местами постоянного нахождения персонала и посетителей.
При обнаружении признаков опасного состояния необходимо определить границы потенциально опасной зоны и рекомендовать первоочередные защитные мероприятия.
Техническое обследование позволяет обосновать дальнейшие решения по локальному демонтажу, ремонту, восстановлению креплений или замене повреждённых конструкций.
Окончательный перечень мероприятий определяется фактическим техническим состоянием фасада.
Какие исследования могут потребоваться дополнительно
Необходимость специальных исследований устанавливается по результатам анализа документации, визуального осмотра и поставленной технической задачи.
Инструментальные измерения
Определение фактических геометрических параметров элементов, деформаций, размеров повреждений и других характеристик, необходимых для оценки конструкции.
Локальные вскрытия
Исследование скрытых слоёв фасадной системы, креплений, утеплителя, подконструкции и основания облицовки.
Испытания креплений
Проверка отдельных крепёжных элементов и их работы в основании по программе, соответствующей типу фасадной системы и цели исследования.
Лабораторные исследования материалов
Определение необходимых характеристик материалов при недостаточности имеющихся документов или инструментальных данных.
Тепловизионное обследование
Выявление температурных аномалий, которые могут указывать на неоднородность теплозащиты, увлажнение или нарушения в узлах примыкания.
Геодезические измерения
Определение геометрических отклонений, смещений и деформаций фасадных элементов при наличии соответствующей задачи.
Поверочные расчёты
Оценка работы фасадной подконструкции и крепёжных узлов с учётом фактических параметров, состояния материалов и действующих нагрузок.
Каждое дополнительное исследование должно иметь обоснованную цель. Увеличение количества измерений без необходимости не повышает автоматически достоверность технического заключения.
Как проводится техническое обследование фасадов
Определяем цель, тип фасада, основные дефекты и ожидаемый результат.
Изучаем схемы фасада, сведения о материалах, креплениях и предыдущих ремонтах.
Выбираем элементы проверки, методы исследований и необходимые средства доступа.
Осматриваем доступные поверхности и узлы, фиксируем повреждения и деформации.
Выполняем измерения, а по программе — вскрытия и исследования скрытых элементов.
Оцениваем причины и влияние повреждений; поверочные расчёты выполняем по необходимости.
Оформляем схемы дефектов, фотоматериалы, выводы и рекомендации заказчику.
Что входит в обследование фасадов
В зависимости от конструкции и поставленной задачи выполняем визуальный осмотр, фотофиксацию, обмеры, инструментальные исследования, локальные вскрытия, проверку доступных креплений и состояния подконструкции. При необходимости исследуем основание облицовки, теплоизоляционный слой и выполняем поверочные расчёты.
Базовый состав работ
- Анализ технического задания.
- Изучение предоставленной документации.
- Определение границ обследования.
- Визуальный осмотр доступных фасадных элементов.
- Фотофиксация повреждений.
- Необходимые обмеры и контрольные измерения.
- Описание выявленных дефектов.
- Анализ результатов обследования.
- Подготовка технического отчёта или заключения.
Дополнительные работы
- Обследование скрытых элементов фасадной системы.
- Локальные вскрытия.
- Исследование креплений и анкерных соединений.
- Измерения геометрических отклонений.
- Тепловизионная диагностика.
- Исследование характеристик материалов.
- Лабораторные испытания.
- Проверка состояния теплоизоляции.
- Поверочные расчёты подконструкций.
- Разработка рекомендаций по усилению.
- Подготовка исходных данных для капитального ремонта.
- Проектирование ремонта или усиления по отдельному техническому заданию.
Фактический объём работ определяется программой обследования и согласовывается с заказчиком.
Какие документы нужны для обследования фасада
Для предварительной оценки объёма и стоимости работ желательно предоставить:
- Адрес и назначение здания.
- Количество этажей и приблизительную высоту фасада.
- Общую площадь фасадных поверхностей.
- Тип фасадной системы.
- Чертежи фасадов и конструктивных узлов.
- Проектную документацию.
- Исполнительные схемы при наличии.
- Данные о материалах облицовки.
- Сведения о креплениях и подконструкции.
- Информацию о предыдущих ремонтах.
- Фотографии повреждений.
- Предыдущие технические отчёты.
- Описание задачи и требуемого результата.
- Сведения о возможности доступа к обследуемым участкам.
При отсутствии проектных документов необходимые параметры уточняются в ходе обследования. Это может потребовать дополнительных обмеров, вскрытий и инструментальных исследований.
Можно ли обследовать фасад без прекращения эксплуатации здания
В большинстве случаев визуальный осмотр и часть инструментальных измерений можно организовать без полного прекращения эксплуатации объекта.
Для офисных, торговых, жилых и производственных зданий программа работ формируется с учётом режима эксплуатации, движения людей и транспорта, расположения входных групп и доступности фасадных участков.
При использовании подъёмных средств, строительных лесов или выполнении вскрытий может потребоваться временное ограничение доступа к отдельным зонам.
Если обнаружены элементы с признаками возможного обрушения, необходимо организовать защитные мероприятия и ограничить нахождение людей в потенциально опасной зоне до принятия соответствующего технического решения.
